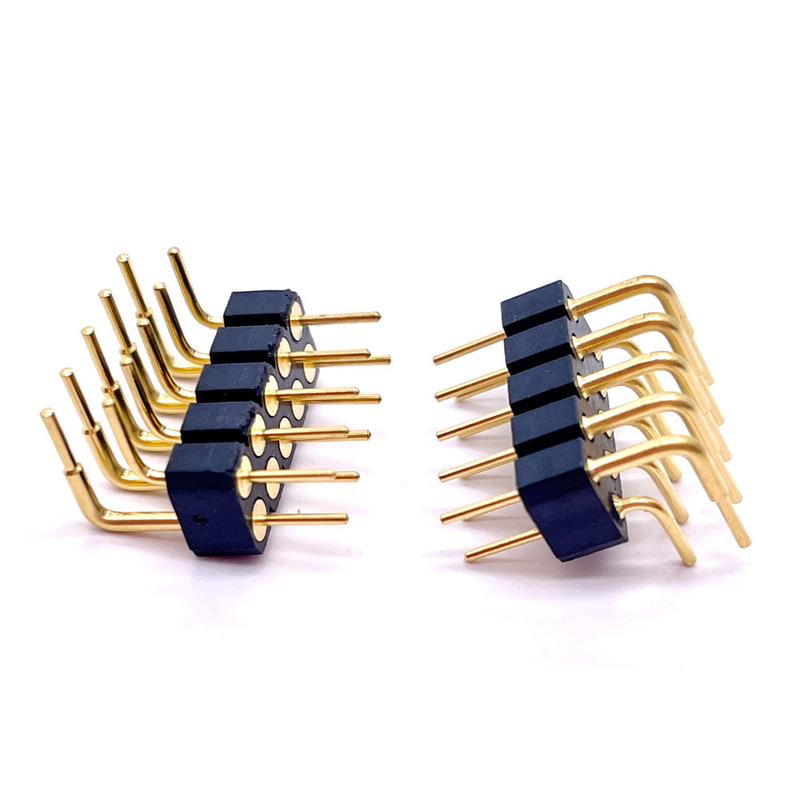

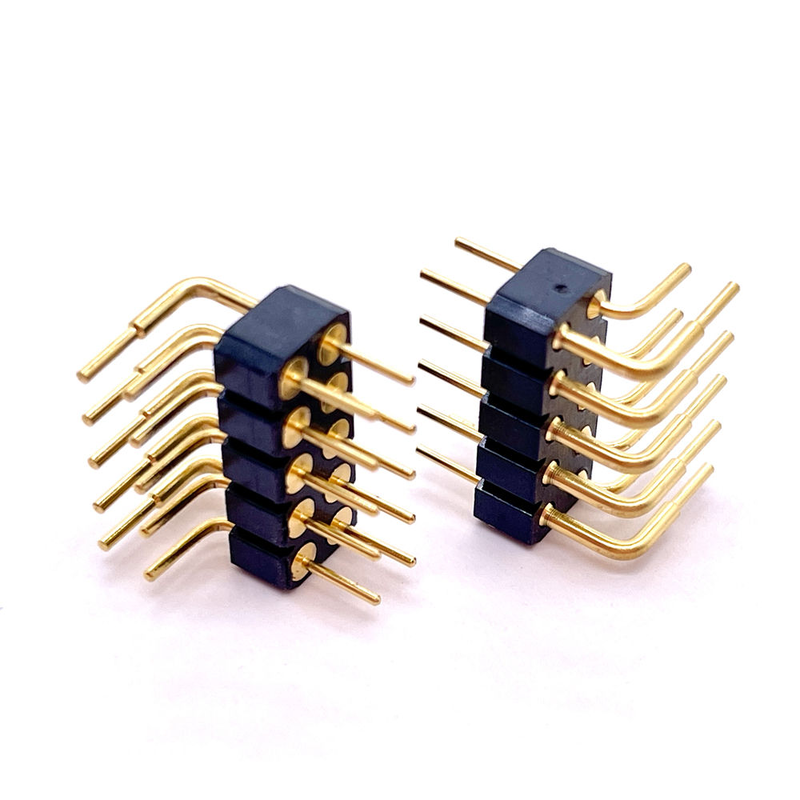

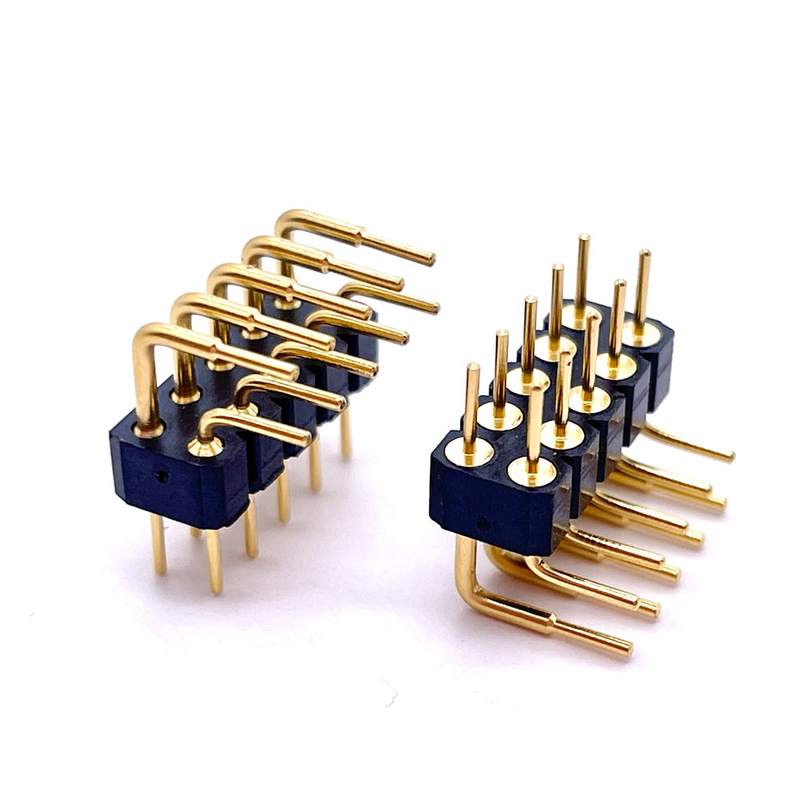

2.54mm Pitch H3.0 Right Angle USB Pin Header Connector 10P Máy đồng hàng kép cho PCB 2X5P 3A Định giá kết nối

Đầu nối chân cắm USB góc vuông 2.54mm H3.0 10P bằng đồng hai hàng cho PCB 2X5P 3A

Điểm nổi bật

✅ Tùy chỉnh đa dạng kiểu dáng: Có sẵn kiểu thẳng / góc vuông / SMT; chiều cao nhựa cách điện tùy chỉnh theo yêu cầu

✅ Hỗ trợ tự động gắn SMT: Hỗ trợ nắp hút (suction cap) cho robot gắp và đặt

✅ Tùy chọn đóng gói băng cuộn & ống, sẵn sàng cho dây chuyền lắp ráp SMT

✅ Tiếp điểm gia công chính xác bằng đồng, định mức 3A, 2x5P (10 chân), bước răng 2.54 mm, chiều cao cách điện H3.0

✅ Tuân thủ RoHS, vỏ UL94V-0, nhiều tùy chọn mạ

✅ Hỗ trợ mẫu miễn phí, xuất mẫu nhanh

Mô tả sản phẩm

Tham chiếu chéo & Thay thế thay thế

Lưu ý: Xác minh dấu chân & kích thước trước khi thay thế trực tiếp; gửi cho chúng tôi mã bộ phận mục tiêu của bạn để xác minh 1-1.

• Có thể thay thế cho dòng Molex KK254, đầu nối chân cắm hai hàng góc vuông TE AMPMODU 2.54mm, tương đương JAE dòng đầu nối chân cắm góc vuông 2.54 bước răng 2x5P
• Khớp với vỏ ổ cắm cái Dupont tiêu chuẩn cho kết nối USB & bo mạch với bo mạch
• Chiều dài chân cắm / chiều cao nhựa tùy chỉnh để khớp với dấu chân thương hiệu gốc của bạn

Tính năng sản phẩm

1. Chân đồng gia công chính xác, tiếp xúc ổn định, điện trở tiếp xúc thấp
2. Nhiều hình thức lắp đặt: Thẳng / Góc vuông / SMT, chiều cao nhựa có thể tùy chỉnh cho thiết kế PCB xếp chồng
3. Có sẵn nắp hút tương thích SMT, phù hợp với robot gắp và đặt tự động
4. Hỗ trợ đóng gói ống / băng cuộn cho các quy trình sản xuất khác nhau
5. Cách điện chống cháy UL94V-0, hiệu suất ổn định trong phạm vi nhiệt độ rộng
6. Nhiều lựa chọn mạ (thiếc / vàng chọn lọc) để cân bằng chi phí & yêu cầu chống oxy hóa

Ưu điểm sản phẩm

1. Thân thiện với sản xuất: Sẵn sàng băng cuộn, cấp trực tiếp vào dây chuyền lắp ráp SMT, không cần đóng gói lại thủ công
2. Linh hoạt cao: Không thay đổi bố cục PCB của bạn; điều chỉnh chiều dài chân cắm / chiều cao nhựa bằng tùy chỉnh
3. Giải pháp thay thế hiệu quả về chi phí cho Molex / TE / JAE, hiệu suất cơ điện tương đương, thời gian giao hàng ngắn hơn
4. QC nghiêm ngặt về độ vuông góc của chân cắm & dung sai kích thước; tránh lệch hàn & rủi ro tiếp xúc kém
5. Mẫu miễn phí có sẵn, xác nhận mẫu nhanh để kỹ sư xác minh trước

Ứng dụng

• Kết nối PCB nội bộ liên quan đến USB
• Bo mạch điều khiển công nghiệp, mô-đun IoT, bo mạch cảm biến
• Thiết bị điện tử tiêu dùng, thiết bị nhúng, bo mạch phát triển
• Thiết bị đo & dụng cụ, mô-đun nguồn
• Thiết bị phụ trợ y tế, thiết bị liên lạc

Phương pháp đóng gói

1. Đóng gói ống: Dành cho lắp ráp thủ công / mẫu số lượng nhỏ; không phù hợp với robot gắp và đặt tự động SMT
2. Băng cuộn (có nắp hút): Tương thích trực tiếp với máy gắp và đặt tự động SMT, ưu tiên sản xuất hàng loạt; kích thước cuộn có thể theo yêu cầu của khách hàng (7 inch / 13 inch, v.v.)

Nhắc nhở kỹ sư: Nếu bạn cần sản xuất SMT tự động, vui lòng chỉ định rõ “Băng cuộn có nắp hút” khi đặt hàng.

Thời gian giao hàng

• Mẫu: 3 ngày làm việc
• Đơn hàng sản xuất hàng loạt: 1-3 tuần (tùy thuộc vào độ phức tạp tùy chỉnh & tình trạng kho vật liệu)

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

• Chứng nhận nhà máy: ISO9001, IATF16949 tùy chọn; Tuân thủ RoHS-2.0, REACH
• Chính sách mẫu:Hỗ trợ mẫu miễn phí / xuất mẫu nhanh
• MOQ: Bộ phận tiêu chuẩn MOQ thấp; bộ phận tùy chỉnh MOQ phụ thuộc vào dụng cụ & kích thước
• Dịch vụ tùy chỉnh: Sửa đổi kiểu lắp (Thẳng / RA / SMT), chiều cao nhựa cách điện, chiều dài chân cắm, độ dày mạ, thiết kế thiếu chân cắm, kích thước cuộn đặc biệt. Gửi bản vẽ hoặc bảng thông số kỹ thuật của bạn để chúng tôi đánh giá kỹ thuật.

Hướng dẫn chọn của khách hàng

1. Xác nhận bước răng: 2.54 mm, số lượng chân cắm: 2x5P (10P), chiều cao cách điện H=3.0 mm
2. Xác nhận kiểu lắp: Góc vuông xuyên lỗ (mặc định), hoặc chuyển sang phiên bản Thẳng / SMT
3. Chọn mạ: Thiếc cho tín hiệu chung; vàng chọn lọc cho ứng dụng rung cao / chu kỳ sử dụng dài
4. Lựa chọn đóng gói: Lắp ráp thủ công → Ống; dây chuyền SMT tự động → Băng cuộn có nắp hút
5. Quy trình hàn: Hàn sóng cho DIP; hàn lại SMT cần vật liệu cách điện chịu nhiệt độ cao
6. Để thay thế thương hiệu chéo: Gửi mã bộ phận thương hiệu gốc; chúng tôi sẽ kiểm tra sự phù hợp về kích thước & điện cho bạn
7. Liên hệ với đội ngũ kỹ thuật của chúng tôi nếu bạn có yêu cầu đặc biệt về kích thước hoặc bản vẽ

Câu hỏi thường gặp

Q: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi. Chúng tôi hy vọng chúng ta có thể hợp tác lâu dài với bạn.

Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được báo giá bởi công ty vận chuyển dựa trên Tổng trọng lượng và CBM của bạn.

Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn.

Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
