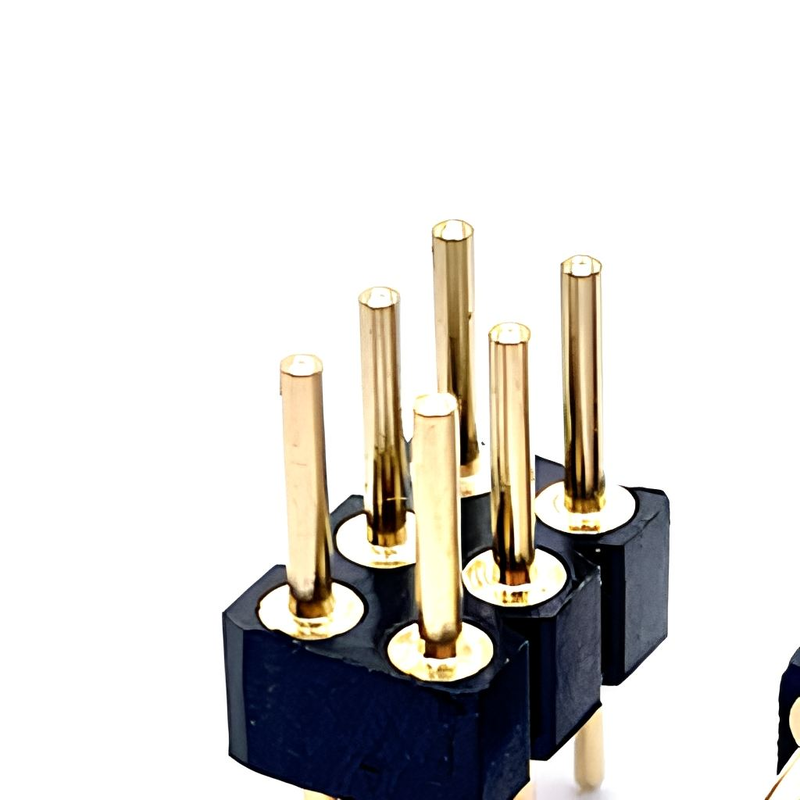

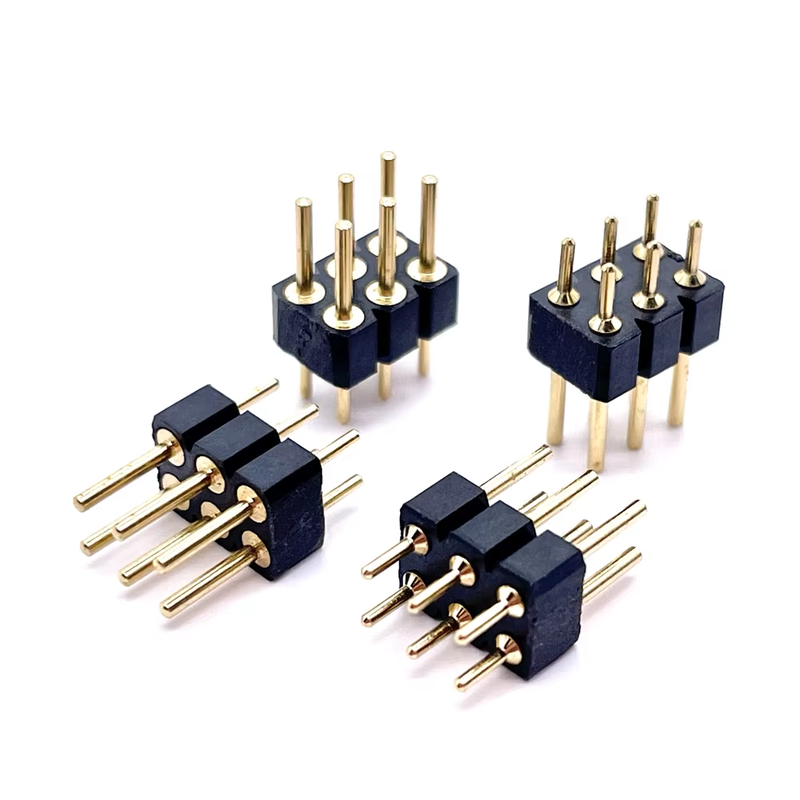

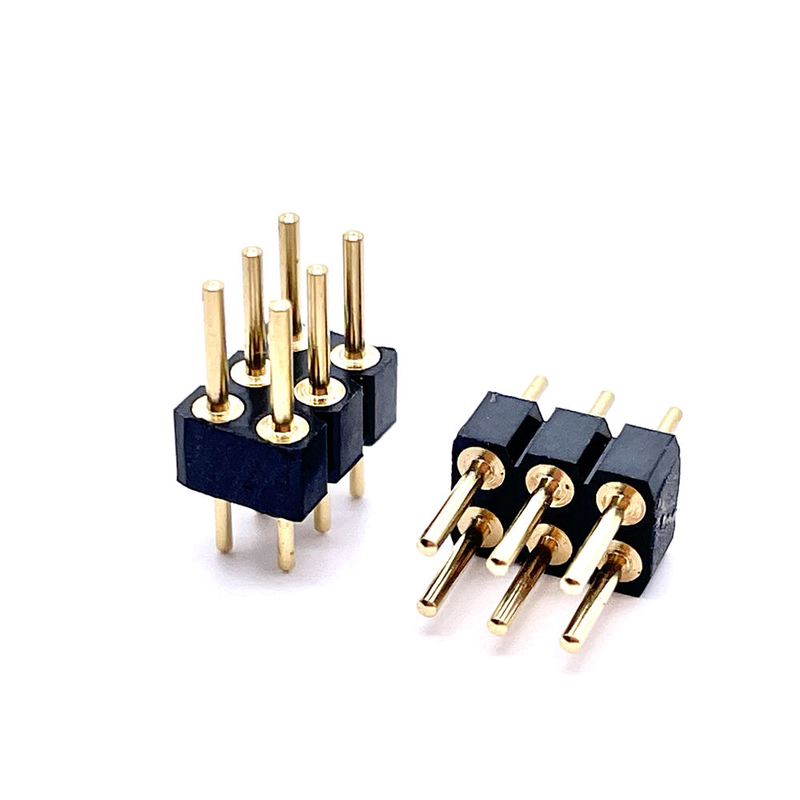

Đầu nối chân cắm hàng đôi mạ vàng bước răng 2.54mm DIP hình chữ nhật H3.0 2x3 chân

Đầu nối chân cắm bằng đồng mạ vàng hai hàng 2.54mm, 2x3 chân, DIP, cắm thẳng H3.0 cho PCB

Điểm nổi bật

• Nhiều tùy chọn cấu hình: loại thẳng / góc vuông / SMT; chiều cao bộ cách điện tùy chỉnh có sẵn
• Tương thích với máy SMT pick-and-place: Nắp SMT tùy chỉnh (nắp hút) cho phép đầu hút tự động
• Hỗ trợ đóng gói dạng băng và cuộn / ống, phù hợp trực tiếp với dây chuyền lắp ráp tự động của khách hàng
• Tiếp điểm bằng đồng mạ vàng, hiệu suất tiếp xúc ổn định, chống oxy hóa
• Tùy chỉnh nhanh chiều dài chân, độ dày mạ, chiều cao bộ cách điện & số lượng chân
• Mẫu miễn phí có sẵn để xác nhận

Mô tả sản phẩm

Hiệu suất điện

Hiệu suất cơ khí

Vật liệu, Mạ, Môi trường & Hàn

Tham chiếu chéo & thay thế thay thế

Đầu nối chân cắm hai hàng 2.54mm này tương thích về cơ khí và điện với các dòng sản phẩm chính từ Molex, TE / AMP, Samtec, JAE thuộc dòng đầu nối chân cắm bước răng 2.54mm.

Chúng tôi hỗ trợ xác nhận tham chiếu chéo với các mã sản phẩm OEM mục tiêu của bạn. Gửi cho chúng tôi mã PN của đối thủ cạnh tranh, chúng tôi sẽ xác nhận footprint, kích thước ghép nối và cung cấp mẫu phù hợp cho bài kiểm tra đủ điều kiện của bạn.Lưu ý: Không phải là sản phẩm OEM gốc, là sản phẩm thay thế chức năng trực tiếp cho hầu hết các dự án PCB công nghiệp & tiêu dùng.

Tính năng sản phẩm

1. Bước răng tiêu chuẩn công nghiệp 2.54mm, tương thích với các ổ cắm đầu nối cái tiêu chuẩn
2. Chân đồng mạ vàng: điện trở tiếp xúc thấp, chống ăn mòn, truyền tín hiệu ổn định
3. Chiều cao bộ cách điện H3.0mm, có thể tùy chỉnh để phù hợp với các khoảng trống xếp chồng PCB khác nhau
4. Nhiều tùy chọn lắp đặt: DIP thẳng, góc vuông, SMT lắp bề mặt
5. Tùy chọn nắp hút SMT cho phép máy pick-and-place tự động hoàn toàn cho các mẫu SMT
6. Vỏ nhựa UL94V-0, chịu nhiệt tốt cho quá trình hàn
7. Kiểm soát kích thước nghiêm ngặt, độ đồng phẳng chân nhất quán, dễ dàng cắm vào PCB

Ưu điểm sản phẩm

1. Thân thiện với lắp ráp: Hỗ trợ đóng gói dạng ống và băng & cuộn, sẵn sàng cho dây chuyền sản xuất SMT của khách hàng, không cần xử lý thứ cấp
2. Linh hoạt cao: Tùy chỉnh phạm vi rộng (chiều dài chân, chiều cao bộ cách điện, độ dày mạ, số lượng chân, kiểu lắp đặt) cho thiết kế PCB không tiêu chuẩn
3. Giải pháp thay thế hiệu quả chi phí: Hiệu suất tương đương với thương hiệu quốc tế, thời gian giao hàng ngắn hơn với giá cạnh tranh
4. Xác nhận nhanh chóng: Hỗ trợ mẫu miễn phí để thử nghiệm nguyên mẫu trước khi đặt hàng số lượng lớn
5. Chất lượng đáng tin cậy: Độ nhất quán ổn định giữa các lô cho sản xuất hàng loạt dài hạn

Ứng dụng

• Bo mạch điều khiển công nghiệp & mô-đun PLC
• Phần cứng IoT, mô-đun cảm biến
• Thiết bị điện tử tiêu dùng, kết nối nội bộ PCB-với-PCB
• Thiết bị phụ trợ y tế
• Thiết bị đo lường & kiểm tra
• Hệ thống nhúng, phần cứng tương thích Arduino
• Mô-đun nguồn

Phương pháp đóng gói

1. Đóng gói dạng ống: Dành cho lắp ráp mẫu / số lượng nhỏ thủ công; các bộ phận được đặt trong ống nhựa, dễ dàng lấy bằng tay.
2. Đóng gói dạng băng và cuộn: Dành cho máy pick-and-place SMT tự động. Các bộ phận được đóng gói trong cuộn có thể được đưa trực tiếp vào dây chuyền lắp ráp của bạn mà không cần đóng gói lại.

Vui lòng chỉ định loại đóng gói khi đặt hàng. Phiên bản SMT có nắp hút phải chọn dạng Băng & Cuộn.

Thời gian chờ

• Mẫu: 3 ngày làm việc
• Đơn hàng sản xuất hàng loạt: 1-3 tuần (tùy thuộc vào độ phức tạp tùy chỉnh & tình trạng kho vật liệu)

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

• Tuân thủ: RoHS; tùy chọn không halogen có sẵn
• MOQ: MOQ thấp cho các phiên bản tùy chỉnh; các bộ phận tiêu chuẩn hỗ trợ đơn hàng số lượng nhỏ
• Chính sách mẫu: Hỗ trợ mẫu miễn phí / giao mẫu nhanh
• Các mục có thể tùy chỉnh: chiều dài chân, chiều cao bộ cách điện, độ dày mạ, số lượng chân, loại thẳng/góc vuông / SMT, nắp hút SMT, yêu cầu đóng gói đặc biệt
• Cung cấp xem xét bản vẽ, kiểm tra footprint, xác nhận mẫu tiền sản xuất trước khi sản xuất hàng loạt

Hướng dẫn lựa chọn khách hàng

1. Xác nhận bước răng = 2.54mm, số hàng & số chân (mục này: hai hàng, 2x3 chân = 6 vị trí)
2. Xác nhận kiểu lắp đặt: DIP thẳng / Góc vuông / SMT
3. Xác nhận chiều cao bộ cách điện: Tiêu chuẩn H3.0mm; tư vấn chiều cao tùy chỉnh nếu bạn có khoảng trống xếp chồng PCB đặc biệt
4. Yêu cầu mạ: Mạ vàng cho môi trường có độ tin cậy cao / dễ rung động; mạ thiếc cho các dự án mục đích chung nhạy cảm về chi phí
5. Lựa chọn đóng gói:    - Nghiên cứu & phát triển / lắp ráp thủ công → Ống    - Sản xuất hàng loạt với dây chuyền SMT tự động → Băng & Cuộn (đối với phiên bản SMT, bắt buộc phải có nắp hút SMT)
6. Gửi cho chúng tôi mã bộ phận của đối thủ cạnh tranh hoặc bản vẽ cơ khí; chúng tôi có thể xác minh khả năng tương thích và cung cấp mẫu phù hợp.

Câu hỏi thường gặp

H: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

H: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi. Chúng tôi hy vọng có thể hợp tác lâu dài với bạn.

H: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

H: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

H: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được báo giá bởi công ty vận chuyển dựa trên Tổng trọng lượng và CBM của bạn.

H: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn.

H: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
