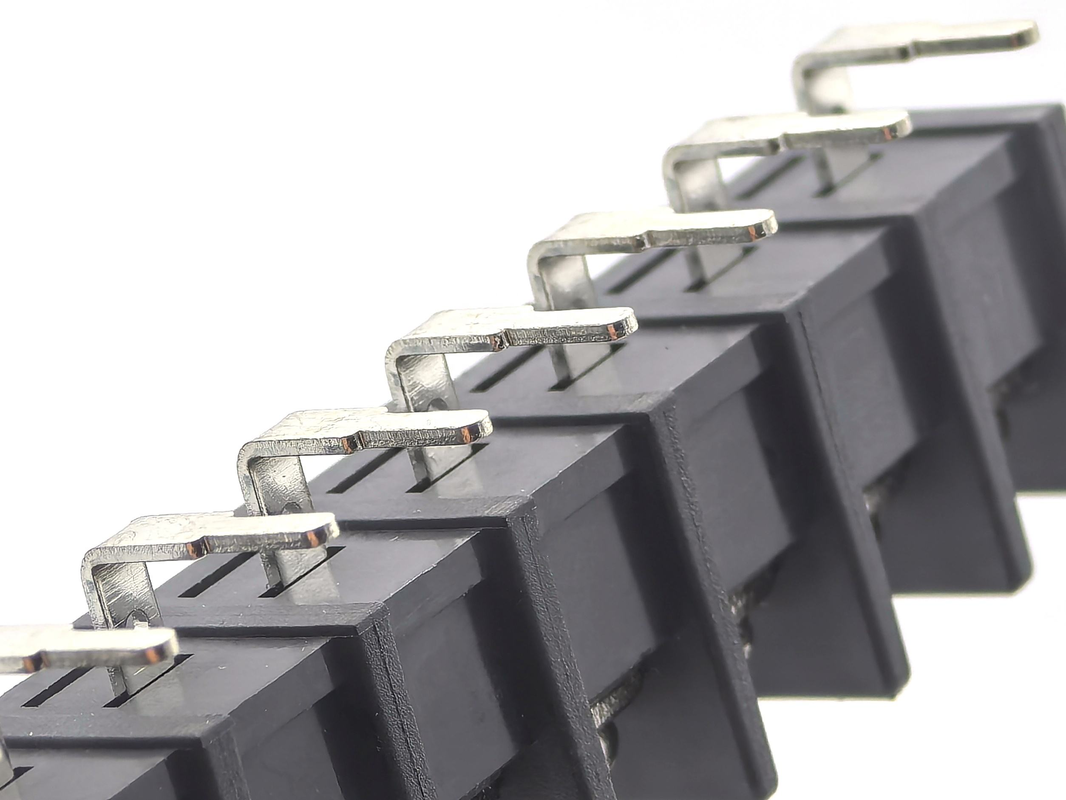

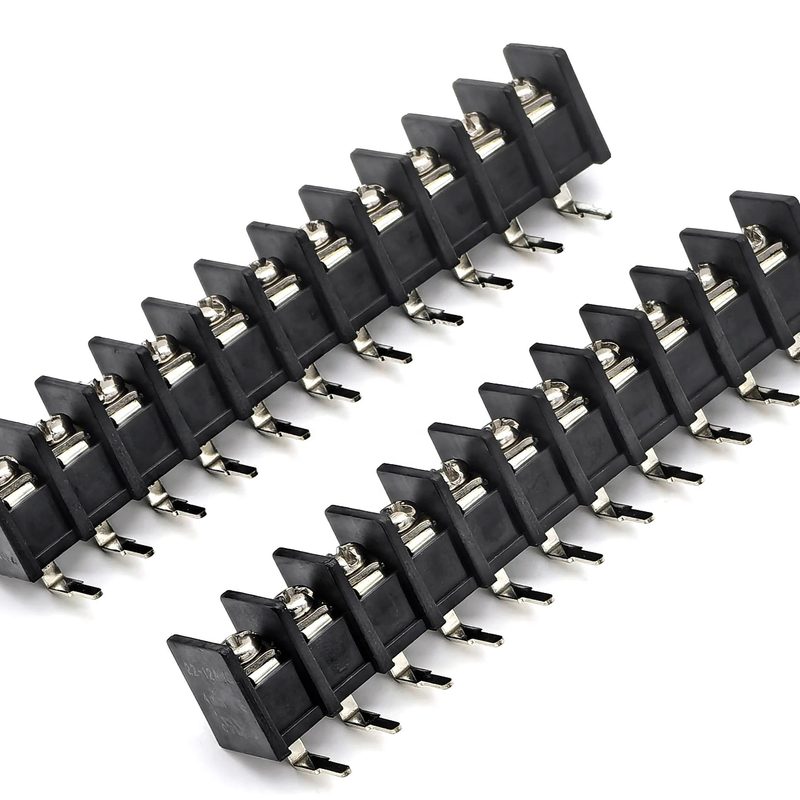

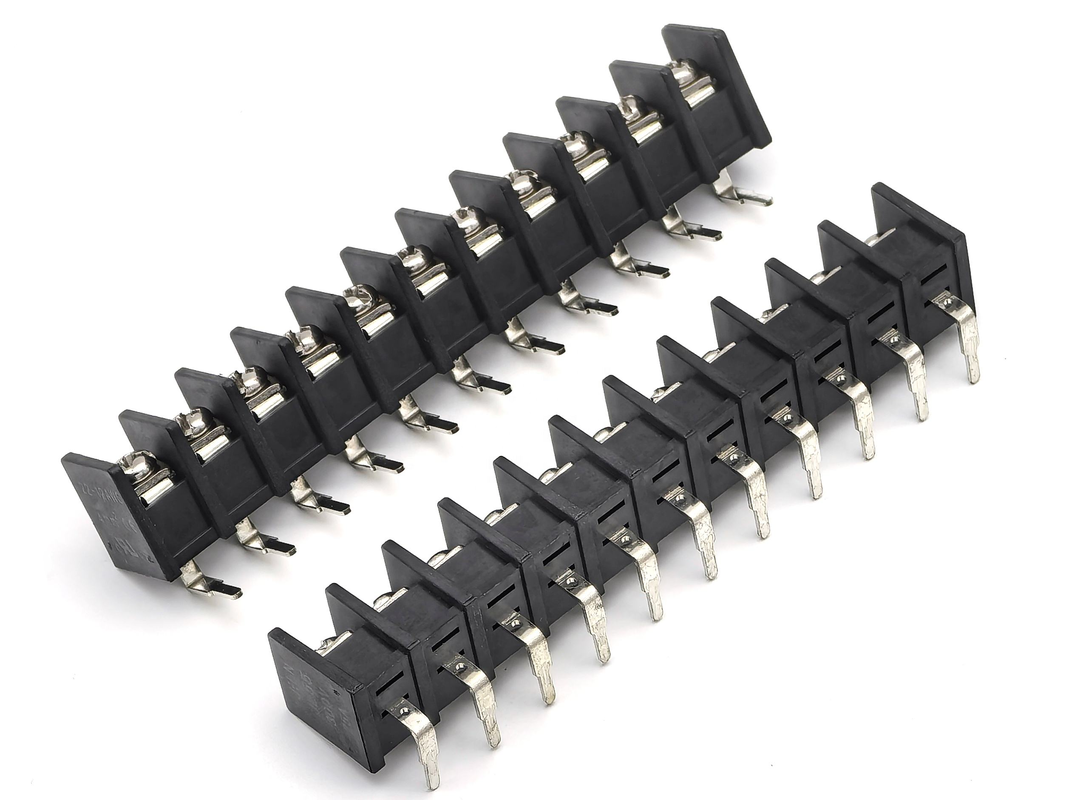

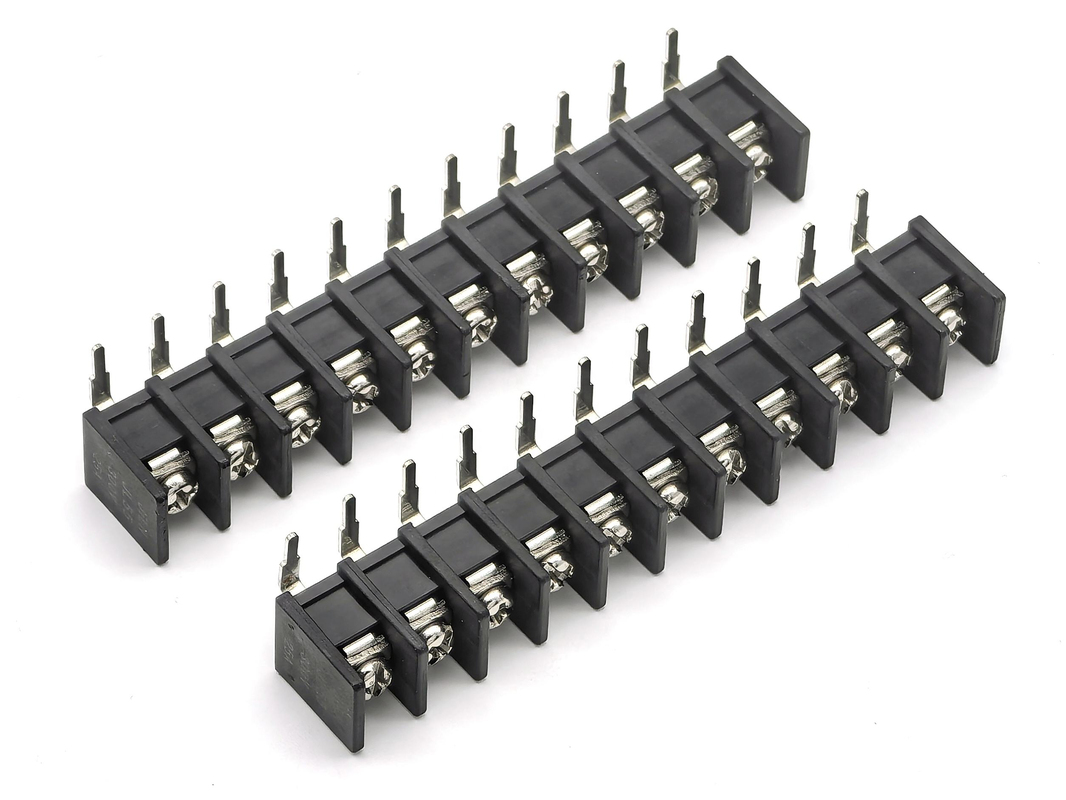

Khối đấu cuối dạng thanh chắn 9.5mm Pitch DIP 90 độ Đen 11P Chất liệu PA66 300V 25A

Khối đấu dây rào cản bước 9.5mm DIP 90 độ Đen 11P Chất liệu PA66 300V 25A

Điểm nổi bật

• Khối đấu dây rào cản xuyên lỗ DIP góc 90 độ, 11 vị trí, bước 9.5mm, vỏ PA66 UL94V-0 màu đen
• Định mức liên tục 300V / 25A, giữ dây chắc chắn bằng kẹp vít cho dây PCB công suất cao
• Cách ly rào cản vật lý giữa các cực để tránh nguy cơ hồ quang & đoản mạch
• Tiếp điểm đồng thau mạ thiếc, dẫn điện ổn định, chống oxy hóa cho tuổi thọ cao
• Kiểu chân DIP tiêu chuẩn, phù hợp lắp ráp hàng loạt SMT / xuyên lỗ; tuân thủ RoHS & REACH

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Cấu trúc cách ly rào cản: vách ngăn vật lý giữa các cực liền kề, giảm thiểu nguy cơ đoản mạch & hồ quang trong trạng thái hoạt động công suất cao
2. Chân DIP góc vuông 90 độ: cắm thẳng đứng vào PCB, tiếp cận dây theo chiều ngang, tiết kiệm không gian mặt bo mạch
3. Vỏ chống cháy PA66 UL94V-0, chống va đập nhiệt & cơ học vượt trội
4. Tiếp điểm đồng thau mạ thiếc & vít thép mạ niken: điện trở tiếp xúc thấp, chống ăn mòn, lực kẹp ổn định trong môi trường rung động
5. Đầu nối kẹp vít: chấp nhận dây mềm/cứng, dễ dàng lắp đặt & bảo trì tại hiện trường
6. Cấu hình cố định 11 chân cho tích hợp tín hiệu nguồn đa vòng lặp; có sẵn số cực tùy chỉnh
7. Nguyên liệu tuân thủ RoHS, đáp ứng yêu cầu môi trường công nghiệp toàn cầu

Ưu điểm sản phẩm

1. Nâng cấp an toàn: tường rào cản tích hợp ngăn ngừa rò rỉ & phóng điện, an toàn hơn nhiều so với khối đấu dây không có rào cản thông thường cho mạch dòng điện cao đa kênh
2. Tối ưu hóa thân dài 11 chân: thiết kế một mảnh 11 vị trí, không cần ghép nhiều khối ngắn; giảm diện tích bo mạch & tỷ lệ lỗi lắp ráp
3. Kẹp chống rung: kẹp vít M3 duy trì áp lực dây ổn định, phù hợp với thiết bị có va đập & rung động liên tục
4. Giải pháp công suất cao hiệu quả chi phí: hiệu suất dòng điện liên tục 25A mà không tốn chi phí dư thừa, cân bằng hiệu suất & ngân sách BOM
5. Thân thiện với lắp ráp: bố cục chân DIP góc 90 độ tiêu chuẩn, tương thích với các dây chuyền hàn sóng chính thống; không cần dụng cụ cố định đặc biệt
6. Ổn định nguồn cung: sản xuất nội bộ, hỗ trợ đơn hàng số lượng lớn, xác nhận bản vẽ cho sửa đổi tùy chỉnh

Ứng dụng

• Bo mạch điều khiển công nghiệp
• Bộ nguồn chuyển mạch & bộ nguồn điều khiển LED
• Thiết bị tự động hóa & mô-đun điều khiển rơ-le
• Thiết bị đo lường & kiểm tra
• Bo mạch điều khiển phụ trợ năng lượng mới
• Thiết bị điện gia dụng công suất lớn
• Phân phối nguồn đa vòng lặp bên trong tủ điện

Tùy chọn tùy chỉnh

1. Xác nhận footprint PCB: kiểm tra bố cục chân DIP góc 90 độ có khớp với pad PCB của bạn trước khi sản xuất hàng loạt.
2. Giảm dòng điện: khi nhiệt độ môi trường vượt quá 85 °C, giảm dòng điện hoạt động xuống dưới 20A.
3. Lựa chọn dây: sử dụng dây dày 12-14AWG cho hoạt động gần 25A đầy tải; không vượt quá tiết diện dây tối đa.
4. Kiểm soát mô-men xoắn: siết chặt vít ở 0.5 N·m; quá mô-men xoắn làm nứt vỏ PA66, dưới mô-men xoắn gây kết nối lỏng & sinh nhiệt.
5. Nếu 11 chân không khớp với dự án của bạn: chúng tôi hỗ trợ các phiên bản số cực thay thế từ 2P-24P của dòng sản phẩm này.
6. Đối với các tình huống rung động cao: kiểm tra độ chặt của vít sau thời gian chạy dài như bảo trì định kỳ.

Quy trình tùy chỉnh từng bước

1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét & Xác nhận bản vẽ 3D → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (tiếp xúc R, giữ, hàn lại) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Giao hàng.

Dịch vụ của chúng tôi

Tình trạng & Chính sách mẫu

Mẫu được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi cũng có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.

Bảo hành/Điều khoản và Điều kiện

Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.

Dịch vụ sau bán hàng

Chúng tôi cung cấp dịch vụ xuất sắc thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.

Câu hỏi thường gặp

Q: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.

Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Cân nặng gộp và CBM của bạn.

Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ hữu ích được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.

Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
