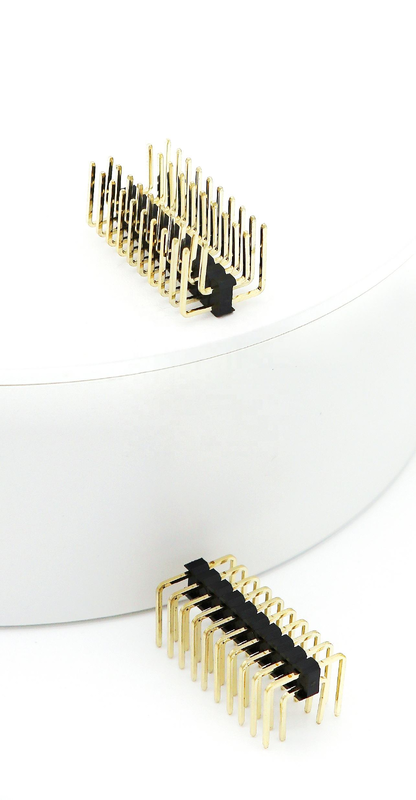

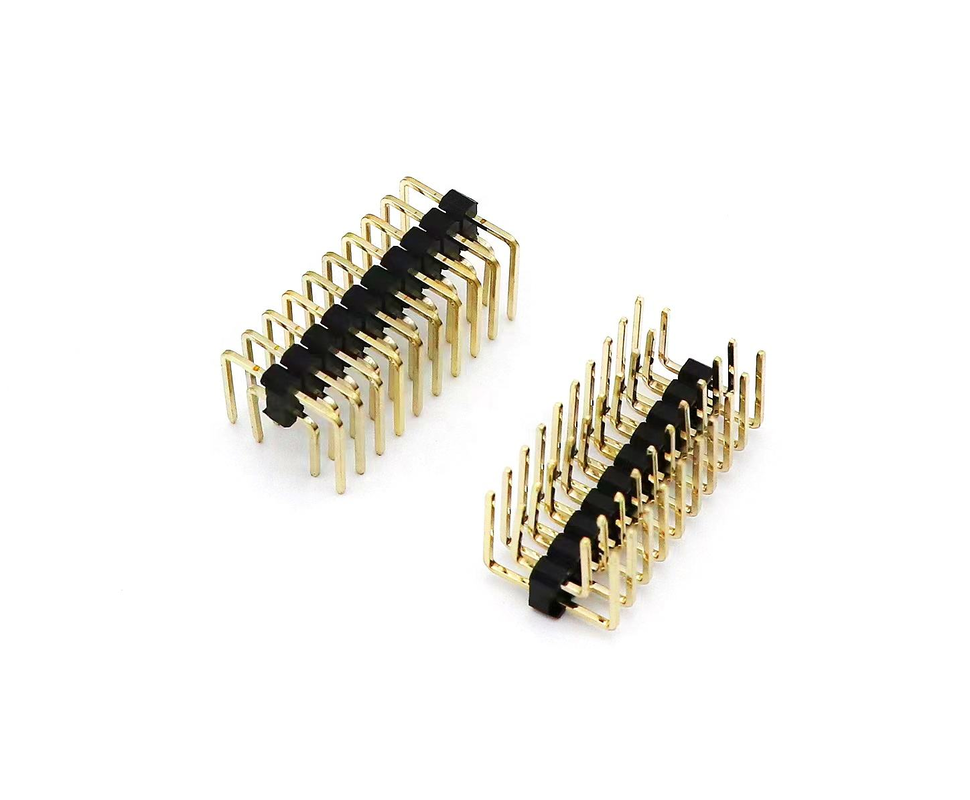

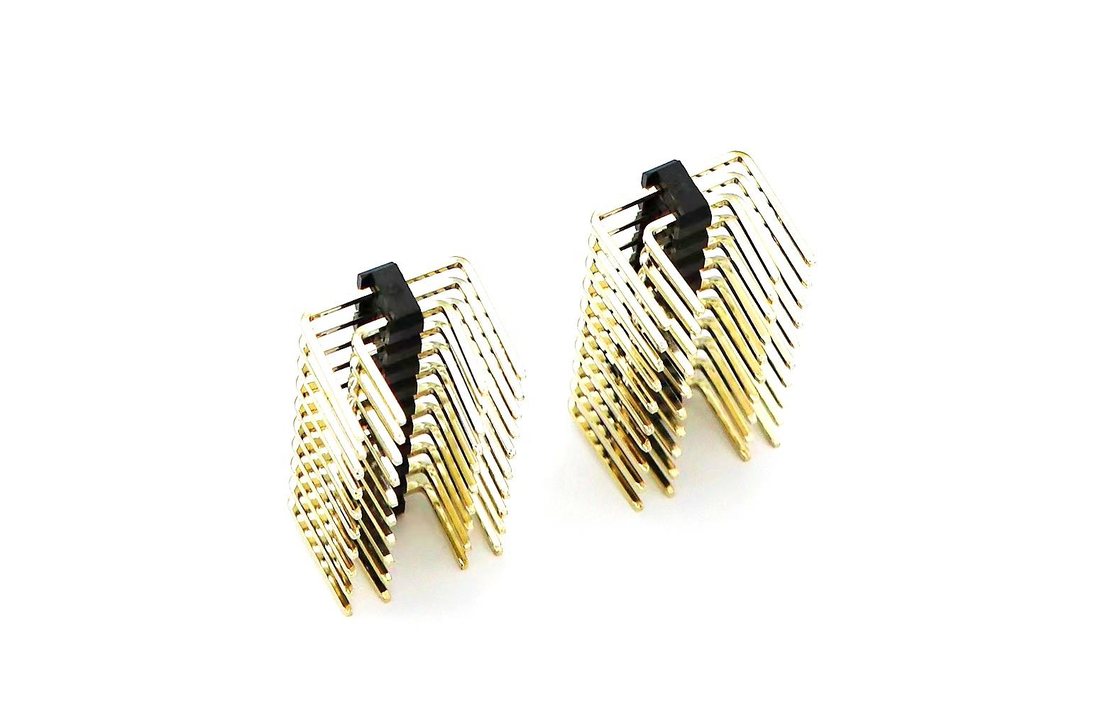

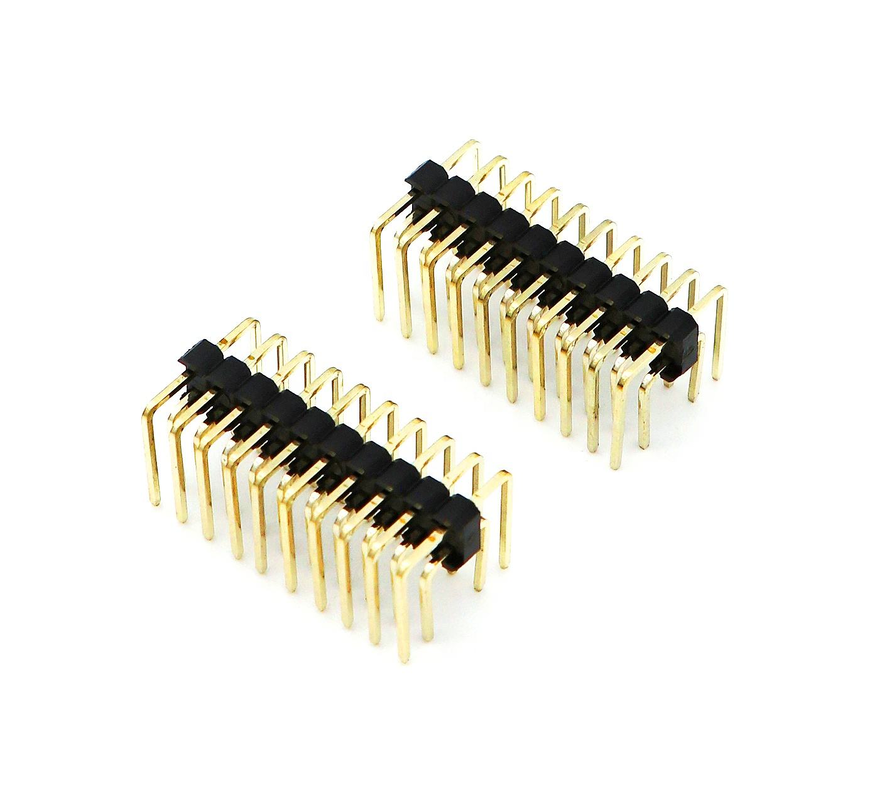

2.54mm Pitch Male Pin Header Dòng hai góc phải PCB Nylon SQ0.64mm H2.5mm 2 * 1P-2 * 40P

2.54mm Pitch Male Pin Header Dual Row Right Angle PCB Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Điểm nổi bật

• Bước răng tiêu chuẩn 2.54mm, thiết kế hai hàng góc vuông 90°, chiều cao cách điện H2.5mm, chân vuông SQ0.64mm cho độ ổn định cơ học cao
• Phạm vi số chân rộng: 21P‑240P, số lượng chân tùy chỉnh hoàn toàn cho bố cục PCB đa dạng
• Vỏ Nylon UL94V‑0, chống biến dạng dưới nhiệt hàn; nhiều tùy chọn mạ để điều chỉnh độ tin cậy tín hiệu
• Đầu nối xuyên lỗ góc vuông, giữ chặt PCB, lý tưởng cho kết nối bảng-bảng / dây-bảng theo hướng ngang
• Tuân thủ RoHS & REACH, hỗ trợ đóng gói khay/ống cho lắp ráp thủ công & sản xuất hàng loạt

Mô tả sản phẩm

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

1. Cấu trúc xuyên lỗ góc vuông 90°, hướng kết nối ngang, hoàn hảo cho bố cục không gian hạn chế chiều cao
2. Chân tiếp xúc vuông đặc SQ0.64mm, khả năng chống uốn tốt hơn chân tròn, chống cong vênh trong quá trình lắp ráp & điều kiện rung động
3. Vỏ Nylon UL94V‑0, khả năng chịu nhiệt vượt trội, chống chảy trong quá trình hàn sóng
4. Lựa chọn số chân linh hoạt: 21P‑240P, có thể cắt một phần theo yêu cầu
5. Nhiều lớp hoàn thiện bề mặt: mạ thiếc / mạ vàng flash / mạ vàng chọn lọc trên khu vực kết nối cho các yêu cầu độ tin cậy khác nhau
6. Chân hàn xuyên lỗ ổn định, lực giữ PCB vượt trội chống sốc & rung động
7. Có thể kết nối với đầu cắm chân cái / đầu cắm hộp hai hàng 2.54mm phổ biến trên thị trường

Ưu điểm sản phẩm

1. Thiết kế chân vuông SQ0.64mm: So với đầu cắm chân tròn thông thường, cải thiện độ cứng của chân, giảm nguy cơ uốn cong chân trong quá trình cắm nhả và lắp ráp PCB, giảm tỷ lệ lỗi sản xuất.
2. Vỏ nylon H2.5mm: Chiều cao cách điện được tối ưu hóa cân bằng giữa định vị cơ học và khả năng chịu nhiệt; tránh phồng hoặc biến dạng nhựa trong quá trình sản xuất hàng loạt bằng hàn sóng.
3. Cấu trúc xuyên lỗ góc vuông: Cung cấp lực neo giữ PCB mạnh hơn loại đầu cắm SMT; phù hợp với thiết bị có tác động rung động, ngăn ngừa nguy cơ rơi đầu nối.
4. Phạm vi số chân đầy đủ: Từ cổng tín hiệu số lượng chân thấp đến kết nối mô-đun số lượng chân cao, một mẫu bao phủ nhiều yêu cầu BOM, rút ngắn chu kỳ mua hàng.
5. Giải pháp mạ linh hoạt: Mạ thiếc cho hàng tiêu dùng nhạy cảm về giá; mạ vàng chọn lọc cho các tình huống kết nối lặp lại cấp công nghiệp, cân bằng chi phí & độ tin cậy.
6. Khả năng tương thích cao: Kết nối trực tiếp với các ổ cắm chân cái hai hàng 2.54mm phổ biến trên thị trường, không cần thiết kế lại cho các dự án PCB hiện có.

Ứng dụng

• Bo mạch điều khiển công nghiệp & mô-đun ngoại vi PLC
• Phần cứng nhúng, cổng IoT & mô-đun cảm biến
• PCBA thiết bị phụ trợ y tế
• Bộ điều khiển nhà thông minh
• Mô-đun phụ trợ điện tử nội thất ô tô
• Thiết bị đo lường & kiểm tra
• Thiết bị đầu cuối truyền thông
• Kết nối tín hiệu robot

Tùy chọn tùy chỉnh

1. Xác nhận số chân: Xác nhận số chân yêu cầu chính xác (21P‑240P). Liên hệ với chúng tôi nếu cần cắt một phần / thay đổi chiều dài đặc biệt.
2. Kiểm tra hướng: Chọn mẫu góc vuông này khi đầu nối cần nhập từ bên cạnh; chọn đầu cắm thẳng cho kết nối hướng lên trên.
3. Lựa chọn mạ:
   • Nhạy cảm về chi phí, kết nối ít lần: chọn mạ thiếc
   • Cắm nhả thường xuyên, môi trường ẩm / công nghiệp: chọn mạ vàng flash hoặc mạ vàng chọn lọc
4. Lưu ý bố cục PCB: Dự trữ chân xuyên lỗ phù hợp cho chân vuông 0.64mm; tham khảo bản vẽ pad PCB của chúng tôi.
5. Quy trình lắp ráp: Sử dụng hàn sóng cho sản xuất hàng loạt; tuân thủ nghiêm ngặt thông số nhiệt độ-thời gian hàn để tránh làm hỏng vỏ nylon.
6. Phần kết nối: Phải khớp với đầu cắm chân cái hai hàng 2.54mm; xác minh bước răng, khoảng cách hàng và kích thước chân trước khi hoàn thiện BOM.

Các bước quy trình tùy chỉnh

1. Thu thập yêu cầu → 2. Đánh giá kỹ thuật & Báo giá → 3. Xem xét & Xác nhận bản vẽ 3D → 4. Khuôn / Dụng cụ & Nguyên mẫu → 5. Kiểm tra mẫu (tiếp xúc R, giữ, reflow) & Phê duyệt → 6. Sản xuất hàng loạt → 7. QC cuối cùng & Vận chuyển.

Dịch vụ của chúng tôi

Tình trạng sẵn có & Chính sách mẫu

Mẫu được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.

Bảo hành/Cam kết/Điều khoản và Điều kiện

Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, và hơn thế nữa.

Dịch vụ sau bán hàng

Chúng tôi cung cấp dịch vụ xuất sắc thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với bộ phận bán hàng tiếp thị của chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi cung cấp giá cả cạnh tranh nhất và lịch trình linh hoạt.

Câu hỏi thường gặp

Q: MOQ của bạn là gì?

A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.

Q: Tôi có thể đến thăm nhà máy của bạn không?

A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và hy vọng chúng tôi có thể hợp tác lâu dài với bạn.

Q: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?

A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.

Q: Làm thế nào để tôi kiểm tra hàng hóa của mình?

A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.

Q: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?

A: Cước vận chuyển sẽ được công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.

Q: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?

A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được vận chuyển. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ hữu ích được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.

Q: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?

 A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
