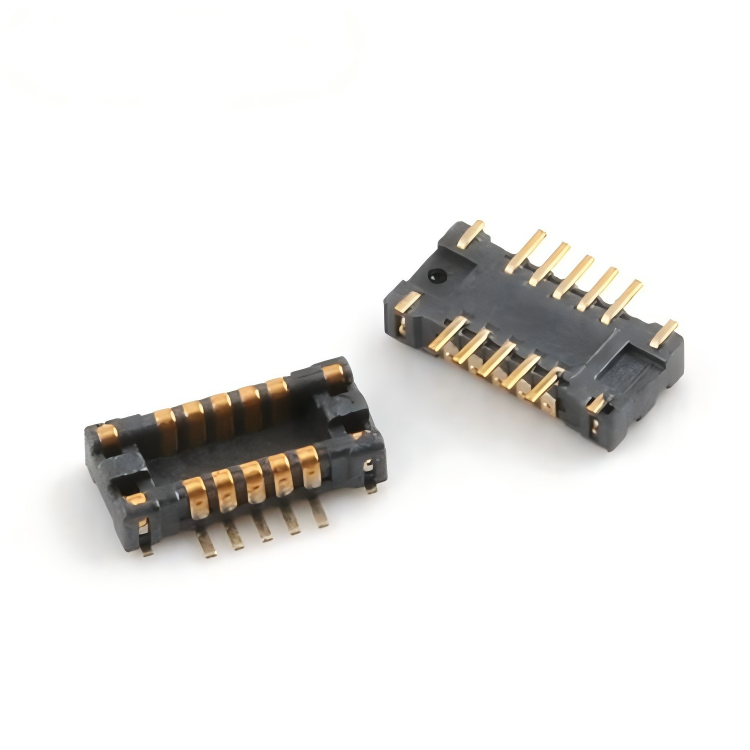

Đầu nối BTB 2*5 chân, bước 0.4mm, đầu nối Board to Board

Mô tả sản phẩm

Đầu nối board-to-board là sản phẩm đầu nối mạnh mẽ nhất trong tất cả các sản phẩm đầu nối. Nó chủ yếu được sử dụng trong các hệ thống điện, mạng truyền thông, sản xuất tài chính, thang máy, tự động hóa công nghiệp, thiết bị y tế, thiết bị văn phòng, thiết bị gia dụng, v.v. Sản xuất quân sự và các ngành công nghiệp khác. Hiện tại, khoảng cách chính của đầu nối board-to-board là 0.4mm, 0.5mm, 0.8mm, 1.00m, 1.27mm và như vậy.

Ưu điểm
Được thiết kế cho các sản phẩm điện tử nhỏ gọn
Đối với các thiết bị thu nhỏ, không gian PCB thường là một trong những hạn chế thiết kế chính. Đầu nối BTB bước 0.4mm cung cấp dấu chân kết nối nhỏ hơn so với các giải pháp bước 0.8mm hoặc 1.0mm truyền thống.

Các ứng dụng điển hình bao gồm:

1. Thiết bị đeo thông minh
2. Thiết bị điện tử di động
3. Mô-đun điều khiển công nghiệp
4. Thiết bị đầu cuối IoT
5. Thiết bị giám sát y tế
6. Hệ thống máy tính nhúng

Phù hợp với bố cục PCB mật độ cao

Cấu trúc 2 hàng 10 chân cho phép sắp xếp nhiều chân tín hiệu trong một khu vực nhỏ gọn, giúp các nhà thiết kế tối ưu hóa định tuyến PCB và bố cục mô-đun bên trong.

Các cân nhắc thiết kế phổ biến bao gồm:

Hạn chế không gian PCB
Yêu cầu mật độ tín hiệu
Chiều cao xếp chồng bo mạch
Khả năng tương thích lắp ráp tự động

Khả năng tương thích sản xuất SMT đáng tin cậy

Đối với các sản phẩm điện tử sản xuất hàng loạt, thiết kế đầu nối phải phù hợp với yêu cầu lắp ráp tự động.

Cấu trúc đầu nối BTB này hỗ trợ:

Xử lý PCB lắp bề mặt
Sản xuất pick-and-place
Bố trí linh kiện nhỏ gọn
Sản xuất điện tử số lượng lớn

Ứng dụng

Điện tử tiêu dùng

• Điện thoại thông minh
• Máy tính bảng
• Thiết bị đeo
• Thiết bị đầu cuối di động

Điện tử công nghiệp

• Bộ điều khiển công nghiệp
• Hệ thống nhúng
• Thiết bị đo lường
• Mô-đun tự động hóa

AI & Phần cứng thông minh

• Thiết bị biên AI
• Thiết bị điều khiển thông minh
• Mô-đun máy tính nhỏ gọn
• Máy ảnh thông minh

Điện tử y tế

• Thiết bị y tế di động
• Thiết bị chẩn đoán
• Thiết bị giám sát

Tại sao chọn đầu nối BTB bước 0.4mm?

Đối với các kỹ sư sản phẩm và đội ngũ mua hàng, các yếu tố đánh giá chính là:

1. Hiệu quả không gian

Bước 0.4mm giúp đạt được mật độ tiếp điểm cao hơn trong không gian PCB hạn chế.

2. Khả năng tương thích sản xuất

Lắp đặt SMT hỗ trợ các quy trình sản xuất tự động và đơn giản hóa việc lắp ráp PCB.

3. Thiết kế mô-đun linh hoạt

Đầu nối BTB cho phép kiến trúc PCB mô-đun, cho phép kết hợp các bo mạch mạch khác nhau trong thiết bị nhỏ gọn.

4. Khả năng thích ứng ứng dụng

Phù hợp với các ngành yêu cầu thiết kế nhỏ gọn, kết nối mật độ cao và tích hợp PCB đáng tin cậy.
