Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
Tiêu đề nữ

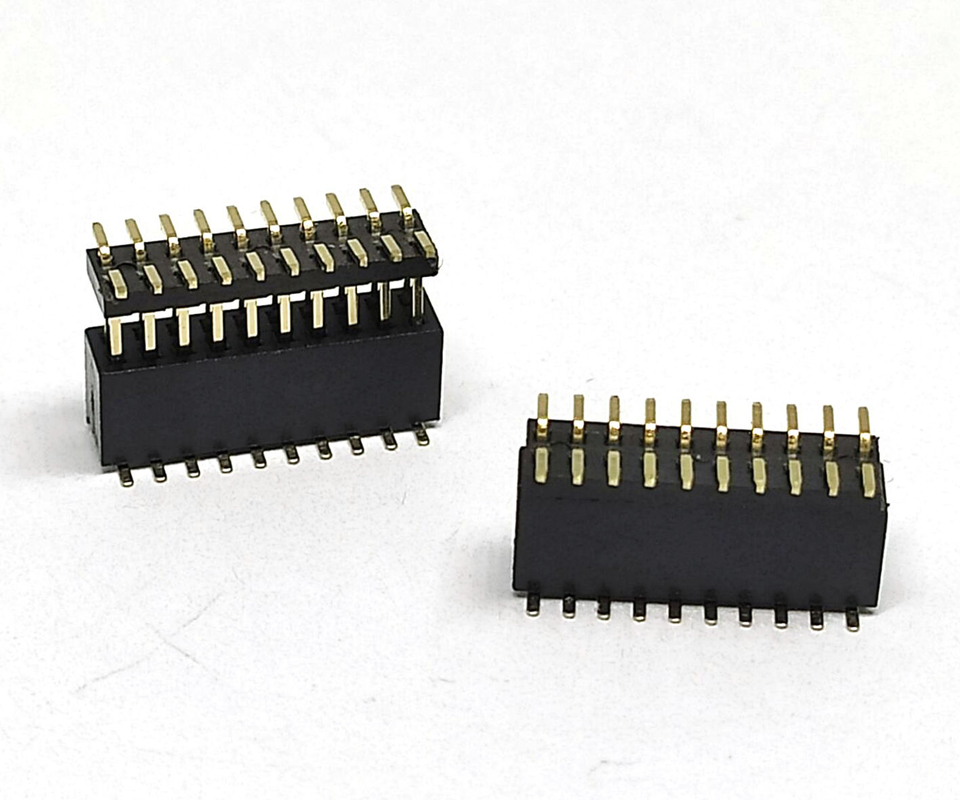

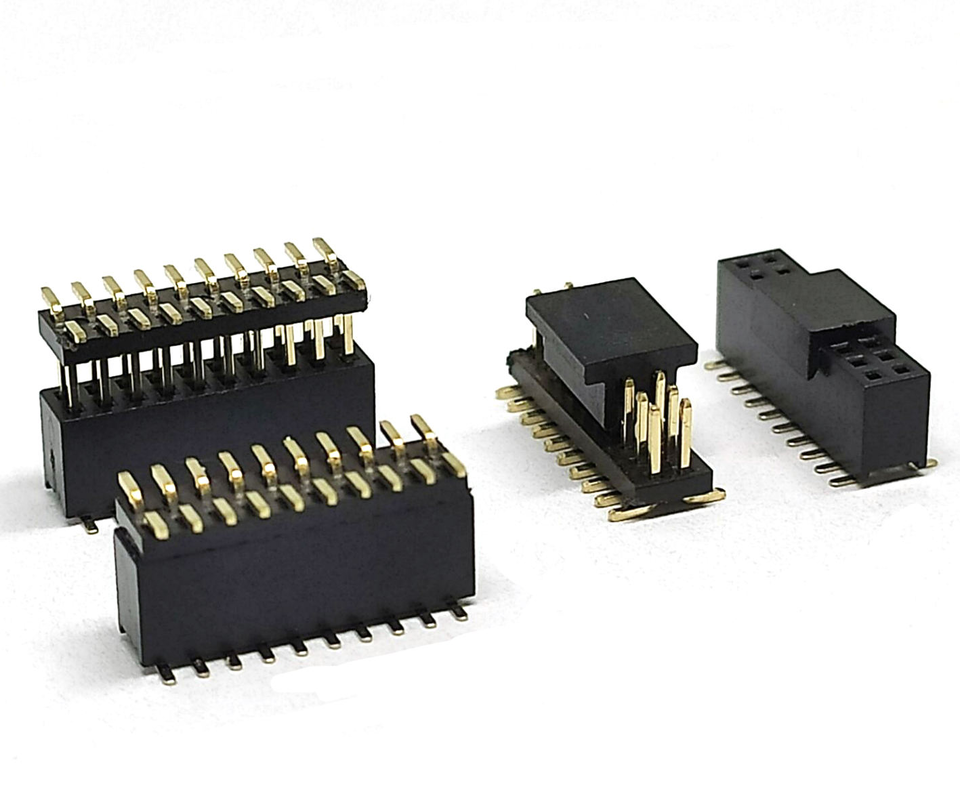

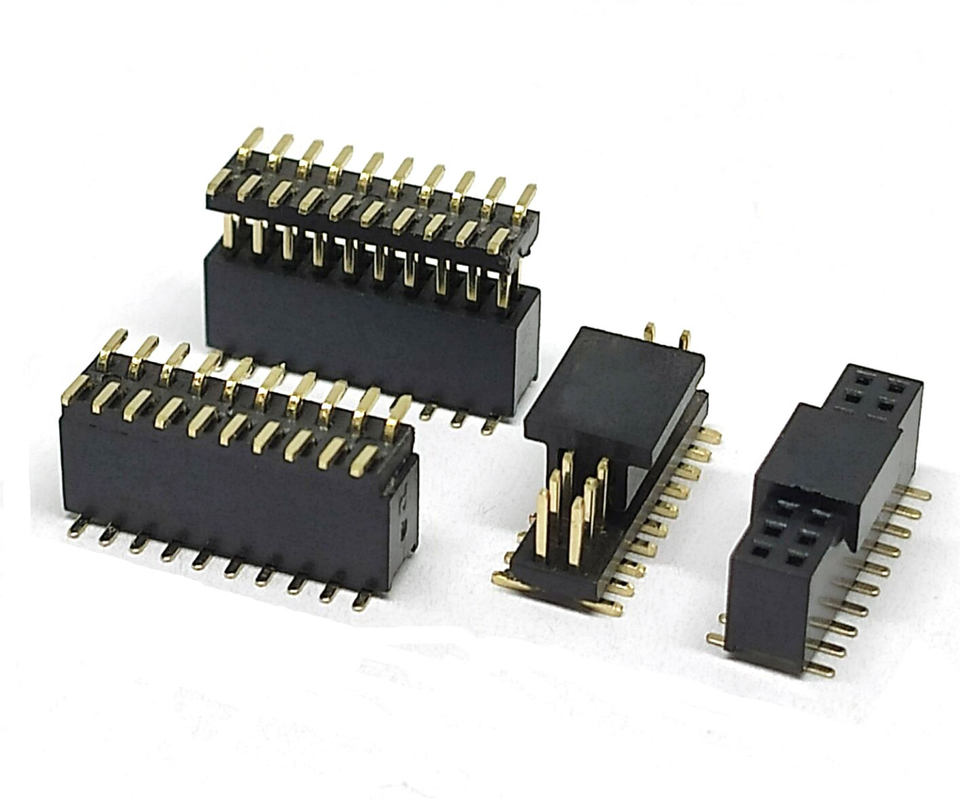

1.27mm Pitch 20 Pin nữ-nam SMT loại PCB Socket Pin Header
Mô tả sản phẩm
| Điểm | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | 1.27mm Pitch 20 Pin SMT Pin Header & Socket PCB (Nàng / Phụ nữ) |
| Động cơ | 1.27 mm (0,050 inch) |
| Số pin | 20 pin |
| Loại chấm dứt | SMT / Thiết bị gắn bề mặt để hàn ngược |
| Sự sắp xếp | Dòng đơn |
| Lưu lượng điện | 1.0 A mỗi lần tiếp xúc (thất nhiệt ở nhiệt độ môi trường xung quanh cao)điện tử... |
| Điện áp định số | 125 V AC/DC |
| Chống điện áp | 500 V AC trong 1 phút |
| Max. Kháng tiếp xúc | ≤ 20 mΩ |
| Min. Kháng cách nhiệt | ≥ 1000 MΩ DC 500 V |
| Chu kỳ giao phối | 500 lần tối thiểu |
| Sự đồng hành | ≤ 0,10 mm cho đầu cuối SMT |
| Nhiệt độ hoạt động | -40 °C ~ +105 °Cđiện tử... |
| Tuân thủ | RoHS-2.0, phù hợp với REACH |
| Bao bì | Vải và cuộn, ống, túi lớn (không cần thiết) |
Đầu & ổ cắm SMT pin 20 pin pitch 1,27mm của chúng tôi (cặp đính hợp nam-nữ) là một giải pháp kết nối giữa bảng-tấm-bảng có mật độ cao, còn được gọi là đầu nối pitch 0,050 inch.Được thiết kế để hàn ngược dòng, hoàn toàn tương thích với bộ tự động chọn và đặt SMT. Bộ cặp kép 20 vị trí này mang lại dấu chân nhỏ gọn, truyền tín hiệu ổn định và hiệu suất cơ học nhất quán,được sử dụng rộng rãi cho các hệ thống xếp chồng PCB không gian hạn chế và hệ thống điện tử mô-đunCó sẵn trong đầu pin nam và ổ cắm nữ để kết hợp lẫn nhau; số pin tùy chỉnh, mạ, phân cực và bao bì băng & cuộn được hỗ trợ cho các dự án OEM & ODM
Chi tiết về vật liệu
| Thành phần | Vật liệu & Bọc |
|---|---|
| Nhà cách nhiệt | LCP / PA6T nhựa nhiệt độ cao, chống cháy UL94 V-0, màu đen, chống sốc nhiệt ngược |
| Vật liệu cơ sở tiếp xúc | Phosphor Đồng / đồng, độ đàn hồi cao, chống mệt mỏi cho sự giao phối lặp đi lặp lại |
| Lớp phủ khu vực giao phối | Vàng flash trên Nickel (0,03-0,1μm vàng); Bọc thiếc mờ như một lựa chọn điện tử thay thế chi phí thấp... |
| SMT Solder Tail | Stain trên Nickel, độ ướt tuyệt vời cho hàn ngược |
Tùy chọn tùy chỉnh
Số pin: 2-50 pin có sẵn ngoài tiêu chuẩn 20P
Bọc: vàng nhạt / vàng cứng / thiếc mờ
Tính năng: thêm phím phân cực, vị trí chốt
Bao bì: điều chỉnh kích thước cuộn cho bộ cho ăn SMT của bạn
Nâng cấp vật liệu nhà ở cho các yêu cầu nhiệt độ cao hơn
Các ngành công nghiệp ứng dụng và các sản phẩm cuối điển hình
Thích hợp cho kết nối PCB-to-board nhỏ gọn, nơi các đầu nối xuyên lỗ chiếm quá nhiều không gian trên bảng.
Kiểm soát công nghiệp & Tự động hóa: Các mô-đun PLC nhỏ, bảng giao diện cảm biến, thẻ thu thập dữ liệu, bảng phụ bus thực địa
IoT & Edge Smart Hardware:Các mô-đun vô tuyến BLE/LoRa/Wi-Fi, kết nối nội bộ giữa các bảng, các nút cảm biến thông minh
Thiết bị điện tử y tế: Các thiết bị chẩn đoán di động, các mô-đun hỗ trợ theo dõi bệnh nhân (vật liệu phù hợp với RoHS)
Thiết bị tiêu dùng nhỏ: Thiết bị cầm tay, mô-đun đeo, bảng phát triển mini, kết nối giao diện gỡ lỗi JTAG / ISP.
Năng lượng mới & Thiết bị thử nghiệm: Các bảng phụ trợ quản lý pin, thiết bị thử nghiệm kết nối nội bộ, các phân mô-đun điều khiển điện năng nhỏ gọn
