Hàng hiệu:
XTKCONN
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
Tiêu đề nữ

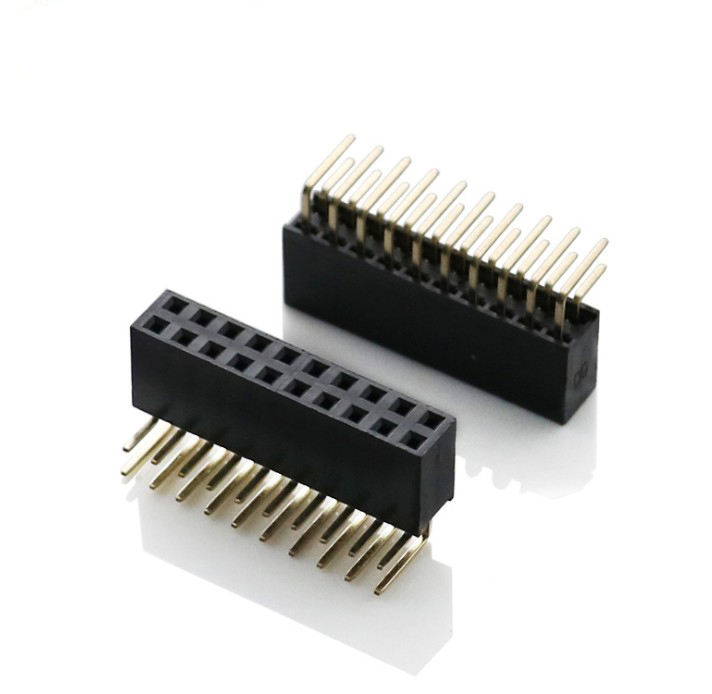

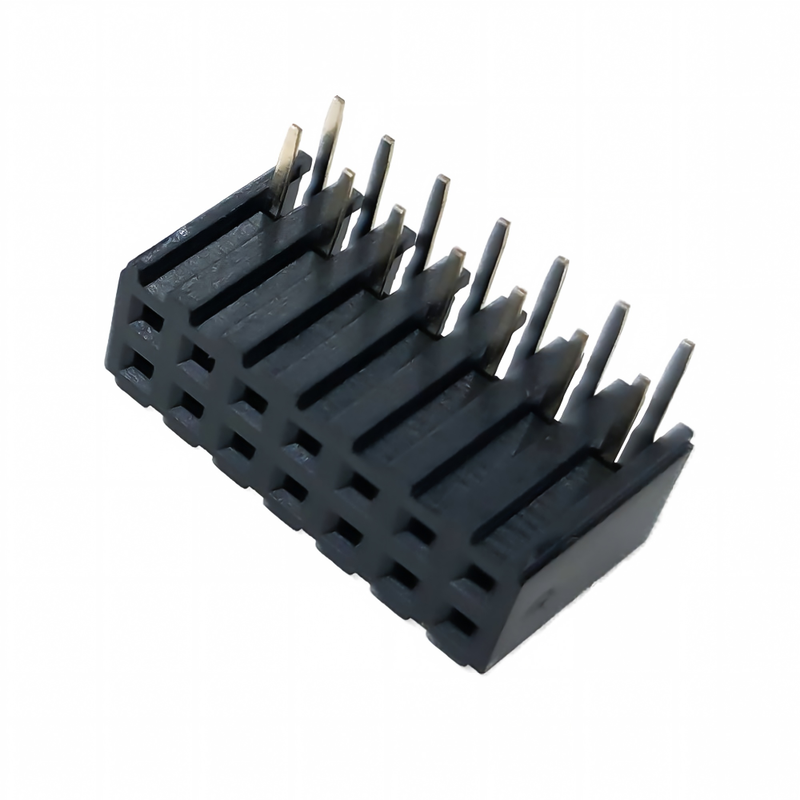

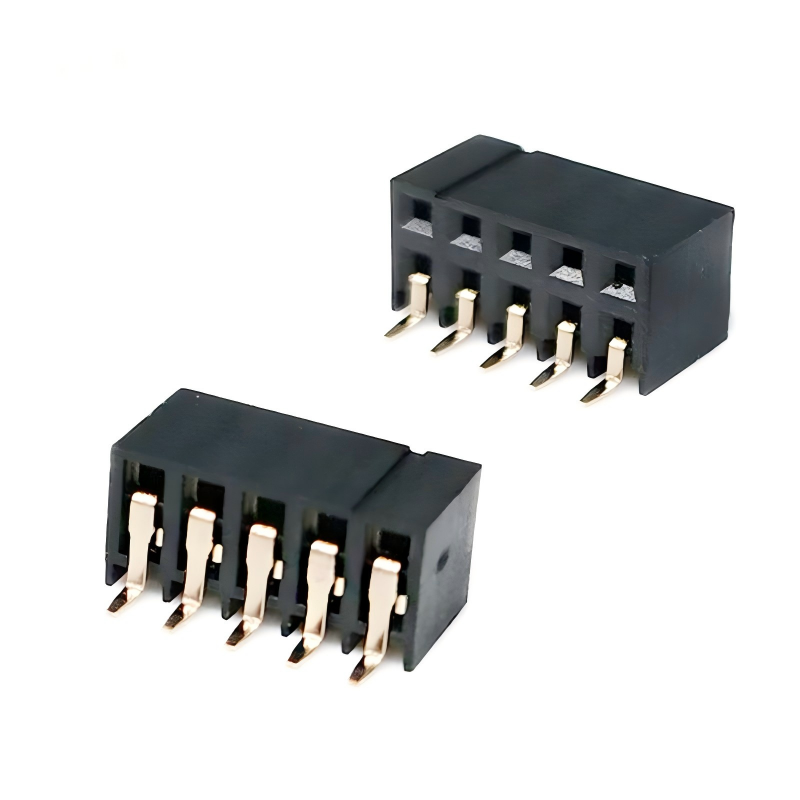

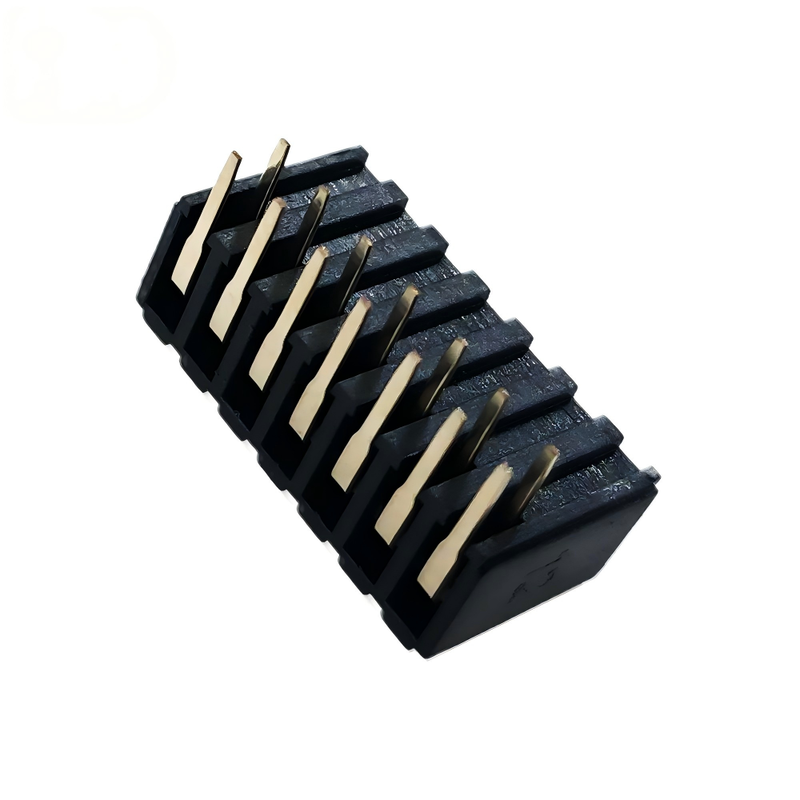

2.54mm Pitch 20 Pin Đầu nối ổ cắm PCB loại SMT Female-Male
Mô tả sản phẩm
| Mục | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Đầu nối Female 2.54mm Pitch Hai hàng tùy chỉnh |
| Bước | 2.54 mm (0.100 inch) |
| Số hàng | Kép / Hai hàng |
| Phạm vi chân | 2×2 ~ 2×40 chân (tổng cộng 4‑80 vị trí) |
| Loại lắp đặt | Lỗ xuyên (THT) / SMT Lắp bề mặt (chọn tùy chỉnh) |
| Hướng | Thẳng đứng / Góc vuông / Chiều cao xếp chồng tùy chỉnh |
| Dòng điện định mức | 3 A trên mỗi tiếp điểm |
| Điện áp định mức | 250 V AC |
| Điện trở tiếp xúc | ≤ 20 mΩ |
| Điện trở cách điện | ≥ 1000 MΩ |
| Điện áp chịu đựng | AC 500 V, 1 phút |
| Nhiệt độ hoạt động | ‑40 °C ~ +105 °C |
| Khả năng chống hàn lại | Tối đa 260 °C, 5‑10 s (phiên bản SMT) |
| Chu kỳ ghép nối | 100‑500 chu kỳ (tùy thuộc vào mạ) |
| Tuân thủ | RoHS 2.0, REACH, vỏ UL94‑V‑0 |
Đầu nối female hai hàng tùy chỉnh của chúng tôi với bước 2.54mm (.100 inch) là đầu nối ổ cắm PCB board-to-board được thiết kế đặc biệt cho các hệ thống điều khiển tự động hóa công nghiệp. Yếu tố hình thức bước tiêu chuẩn 0.100” này cung cấp tín hiệu ổn định và kết nối năng lượng thấp cho các mô-đun PLC, bo mạch IO, bộ điều khiển chuyển động và bộ điều khiển nhúng công nghiệp. Không giống như các đầu nối female sản xuất hàng loạt thông thường, chúng tôi tùy chỉnh số lượng chân, kiểu lắp đặt, chiều cao vỏ, độ dày mạ và các tính năng cơ khí để phù hợp với bố cục PCB công nghiệp, môi trường rung động và yêu cầu quy trình sản xuất của bạn. Thích hợp cho cả lắp xuyên lỗ và lắp lại SMT, các ổ cắm này giải quyết các vấn đề công nghiệp phổ biến: tiếp xúc không liên tục dưới rung động, biến dạng hàn, không gian chân hạn chế và các kịch bản truyền tín hiệu hỗn hợp năng lượng thấp.
Chi tiết vật liệu
| Thành phần | Vật liệu tiêu chuẩn | Tùy chọn tùy chỉnh |
|---|---|---|
| Vỏ cách điện | PA66‑GF, đen chống cháy UL94‑V‑0 | Nhựa PA6T / LCP chịu nhiệt cao cho các cấu hình hàn lại nặng |
| Đầu nối | Đồng phosphor (khả năng giữ lò xo cao) | Đồng thau cho các ứng dụng không rung động tối ưu chi phí |
| Lớp mạ nền | Lớp chắn Niken 50 μ” | — |
| Lớp mạ bề mặt tiếp xúc | Mạ thiếc (hiệu quả chi phí) | 3‑15 μ” Vàng flash / mạ vàng toàn bộ cho các vị trí công nghiệp rung động cao |

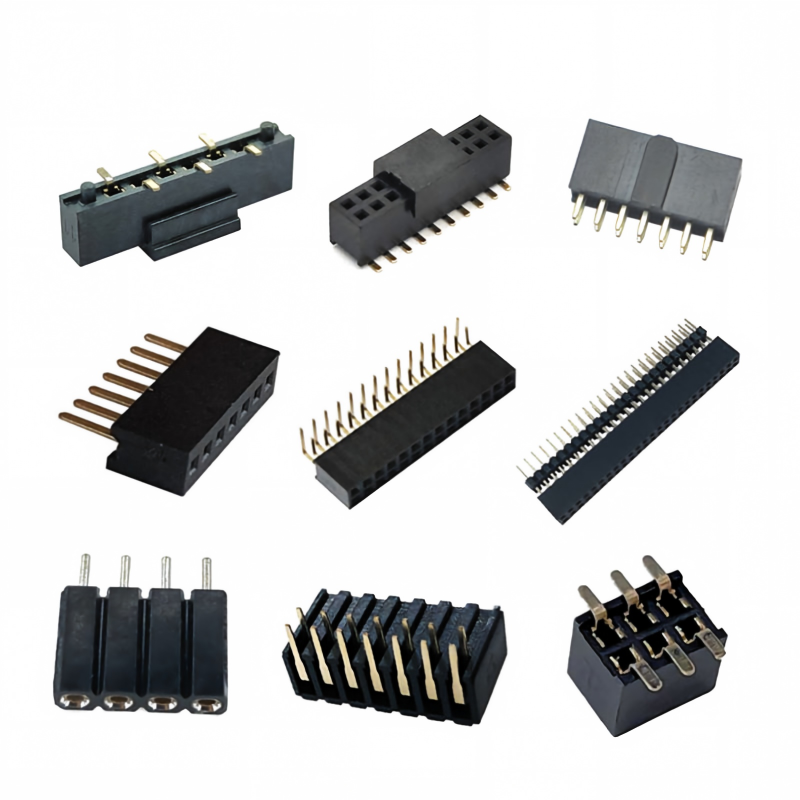

Tùy chọn tùy chỉnh
Số lượng chân: có sẵn 2‑50 chân ngoài 20P tiêu chuẩn
Mạ: vàng flash / vàng cứng / thiếc mờ
Tính năng: thêm khóa định vị, chốt định vị
Đóng gói: điều chỉnh kích thước cuộn cho bộ nạp SMT của bạn
Nâng cấp vật liệu vỏ cho yêu cầu nhiệt độ cao hơn
Ngành ứng dụng & Sản phẩm cuối điển hình
Thích hợp cho kết nối board-to-board nhỏ gọn, nơi các đầu nối xuyên lỗ chiếm quá nhiều không gian bo mạch.
Điều khiển & Tự động hóa công nghiệp: Mô-đun PLC nhỏ, bo mạch giao diện cảm biến, thẻ thu thập dữ liệu, bo mạch phụ bus trường
Phần cứng thông minh IoT & Biên: Mô-đun radio BLE/LoRa/Wi‑Fi, kết nối nội bộ giữa các bo mạch cổng, nút cảm biến thông minh
Thiết bị điện tử y tế: Thiết bị chẩn đoán di động, mô-đun phụ trợ giám sát bệnh nhân (vật liệu tuân thủ RoHS)
Thiết bị mini tiêu dùng: Thiết bị cầm tay, mô-đun đeo được, bo mạch phát triển mini, đầu nối giao diện gỡ lỗi JTAG / ISP.
Năng lượng mới & Thiết bị kiểm tra: Bo mạch phụ quản lý pin, kết nối nội bộ thiết bị kiểm tra, mô-đun phụ điều khiển nguồn nhỏ gọn
Khả năng và chính sách mẫu
Các mẫu sẽ được gửi miễn phí cho khách hàng theo yêu cầu của họ, miễn là họ sẵn sàng thanh toán cước vận chuyển, hoặc chúng tôi có thể thanh toán cước vận chuyển cho một số khách hàng cũ từ phía chúng tôi, hoặc khách hàng có thể thanh toán cước vận chuyển trước, và chúng tôi có thể gửi mẫu bằng chuyển phát nhanh của chúng tôi.
Bảo hành/Điều khoản và Điều kiện
Chúng tôi cung cấp bảo đảm chất lượng sản phẩm.
Đảm bảo giao hàng nhanh trong 15 ngày.
Các điều khoản thanh toán bao gồm T/T, nhưng có thể thương lượng, chẳng hạn như L/C, PayPal, Western Union, v.v.
Dịch vụ sau bán hàng
Dịch vụ xuất sắc được cung cấp thông qua mạng lưới văn phòng và trụ sở chính của chúng tôi.
Vui lòng liên hệ với chúng tôi qua điện thoại hoặc email, hoặc nếu thuận tiện, hãy ghé thăm văn phòng của chúng tôi.
Ngoài dịch vụ thân thiện, chúng tôi còn cung cấp mức giá cạnh tranh nhất và lịch trình linh hoạt.
Câu hỏi thường gặp
H: MOQ của bạn là gì?
A: MOQ của chúng tôi thường là 1000 chiếc, nhưng chúng tôi chấp nhận số lượng đặt hàng nhỏ để thử nghiệm.
H: Tôi có thể đến thăm nhà máy của bạn không?
A: Chào mừng bạn đến thăm nhà máy của chúng tôi, và chúng tôi sẽ cho bạn thấy quy trình sản xuất chuyên nghiệp của chúng tôi, và chúng tôi có thể xây dựng mối quan hệ hợp tác lâu dài với bạn.
H: Thời gian lấy mẫu của bạn là bao lâu? Thời gian giao hàng của bạn là bao lâu?
A: 7 ngày cho mẫu, và 15-20 ngày cho sản xuất hàng loạt. Nó phụ thuộc vào số lượng.
H: Làm thế nào để tôi kiểm tra hàng hóa của mình?
A: Bạn có thể kiểm tra bằng cách đến thăm nhà máy, hoặc yêu cầu bên thứ ba kiểm tra, hoặc kiểm tra bằng hình ảnh.
H: Chi phí vận chuyển đến quốc gia của tôi là bao nhiêu?
A: Cước vận chuyển sẽ do công ty vận chuyển cung cấp dựa trên Tổng trọng lượng và CBM của bạn.
H: Làm thế nào để tôi biết bạn đã gửi đơn hàng của tôi chưa?
A: Số theo dõi (DHL, UPS, FedEx, TNT, EMS, v.v.), Vận đơn hàng không, hoặc Vận đơn đường biển sẽ được gửi cho bạn ngay khi hàng hóa của bạn được gửi đi. Chúng tôi cũng theo dõi việc giao hàng và thông báo cho bạn. Dịch vụ hỗ trợ sau bán hàng được cung cấp. Chúng tôi hỗ trợ những gì bạn bán.
H: Tôi có thể làm sản phẩm cá nhân hóa/tùy chỉnh không?
A: Chắc chắn rồi, chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu của bạn.
