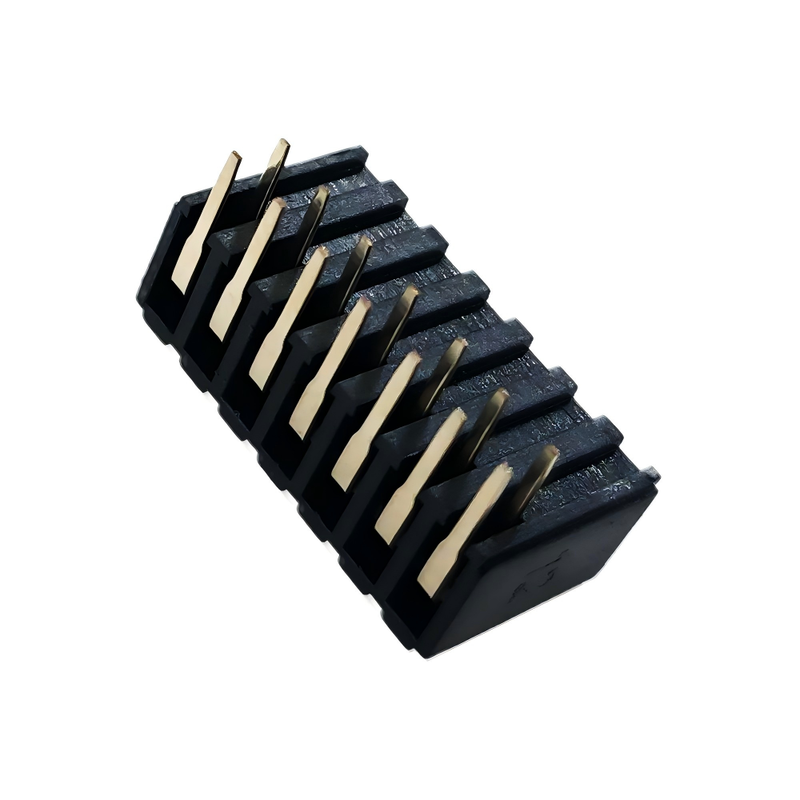

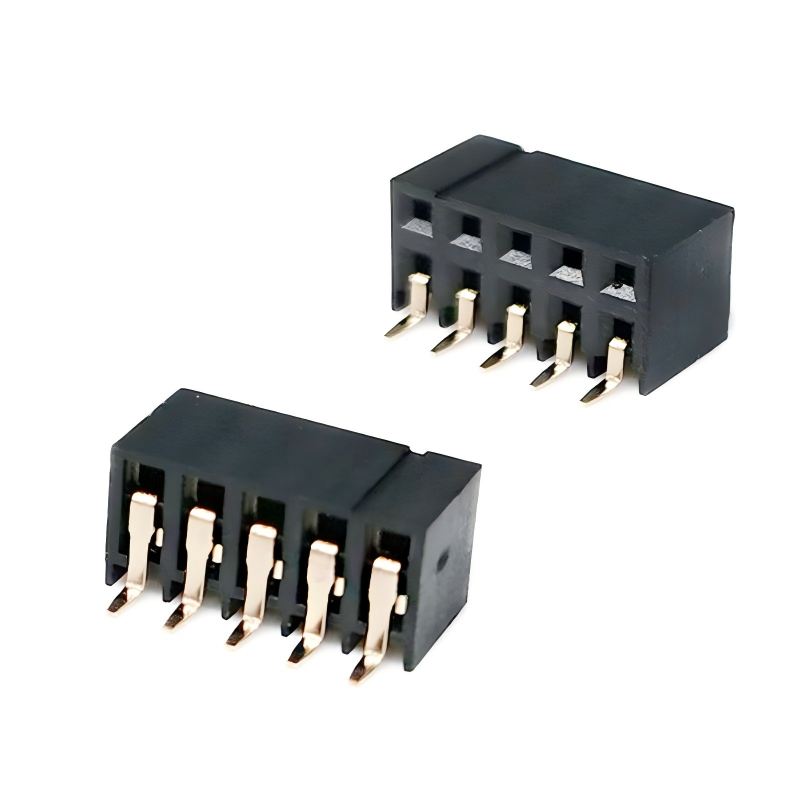

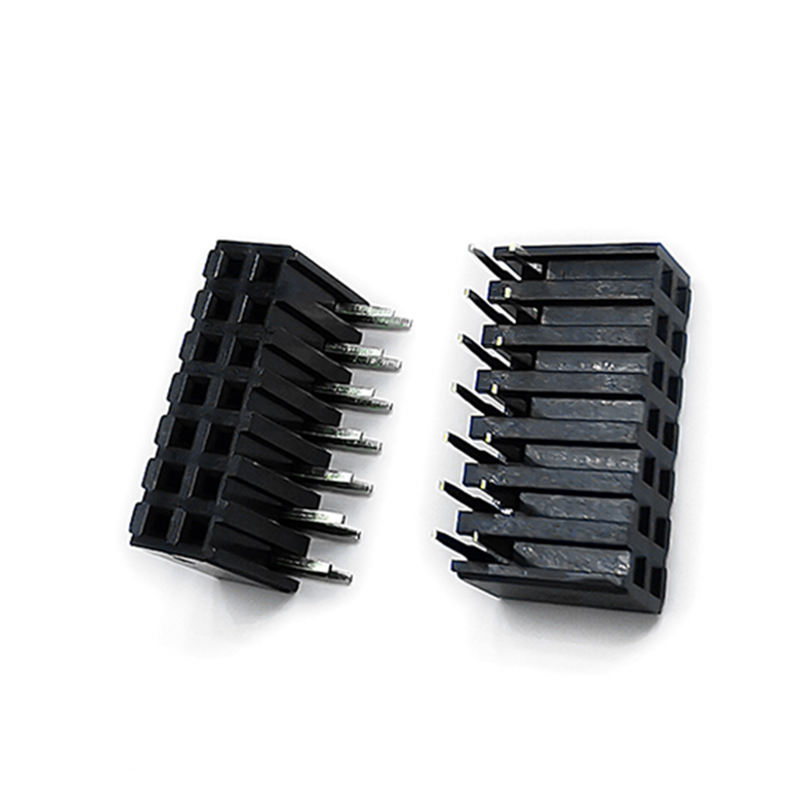

1.27 mm 2.0 mm 2.54 mm Pitch Female Header Kiểu Cắm Bên Tùy Chỉnh Có Sẵn

Mô tả sản phẩm

Đầu nối PCB tùy chỉnh cho Ứng dụng Bo mạch-Bo mạch và Dây-Bo mạch

Cái Đầu nối Female Header Pitch 1.27 mm / 2.00 mm / 2.54 mm, Kiểu Ngõ vào Bên là một đầu nối PCB có thể cấu hình được thiết kế cho các ứng dụng mà hướng ghép nối cần là ngang hoặc song song với PCB.

Có sẵn ba tùy chọn pitch phổ biến—1.27 mm, 2.00 mm và 2.54 mm—đầu nối có thể được cấu hình với số lượng chân pin, hàng, chiều cao cách điện, mạ tiếp điểm và kích thước đầu cuối khác nhau theo bố cục PCB và yêu cầu ghép nối của khách hàng.

Cấu trúc ngõ vào bên đặc biệt hữu ích khi đầu nối female header theo chiều dọc thông thường sẽ cản trở chiều cao vỏ máy, xếp chồng PCB, định tuyến cáp hoặc các thành phần liền kề.

Nó có thể được sử dụng làm ổ cắm ghép nối cho đầu pin đực trong các ứng dụng kết nối bo mạch-bo mạch, dây-bo mạch và kết nối PCB nội bộ.

Tại sao chọn Đầu nối Female Header Ngõ vào Bên này?

1. Ba Tùy chọn Pitch Tiêu chuẩn cho Bố cục PCB Khác nhau

Ưu điểm lựa chọn lớn nhất là sự sẵn có của ba cấu hình pitch được sử dụng rộng rãi:

• 1.27 mm (0.050") – cho bố cục PCB nhỏ gọn và mật độ tương đối cao
• 2.00 mm (0.079") – sự cân bằng giữa mật độ bo mạch và khoảng cách cơ học
• 2.54 mm (0.100") – được sử dụng rộng rãi cho kết nối PCB thông thường và thiết kế đầu pin tiêu chuẩn

Điều này cho phép các kỹ sư chọn pitch dựa trên không gian PCB, đầu nối ghép nối, mật độ tín hiệu và khoảng hở cơ học, thay vì phải thiết kế lại giao diện đầu nối xung quanh một pitch cố định.

Các dòng sản phẩm female header thương mại cũng thường định nghĩa các phiên bản 1.27 mm và 2.54 mm với số lượng chân pin và cấu hình hàng khác nhau.

2. Cấu trúc Ngõ vào Bên cho Kết nối PCB Ngang

Không giống như đầu nối female header theo chiều dọc thông thường, đầu nối female header ngõ vào bên thay đổi hướng ghép nối sang bên.

Điều này có thể hữu ích khi vỏ thiết bị có khoảng trống dọc hạn chế.

Các cân nhắc thiết kế điển hình bao gồm:

• Xếp chồng PCB;
• Lắp module ngang;
• Chiều cao vỏ máy hạn chế;
• Sắp xếp PCB song song;
• Định tuyến cáp hoặc dây nịt;
• Kết nối với PCB vuông góc.

Đối với các nhà thiết kế thiết bị, điều này có nghĩa là đầu nối có thể được đánh giá như một phần của kiến trúc cơ học, thay vì chỉ là một thành phần điện.

3. Kích thước Tùy chỉnh cho Thiết kế PCB Thực tế

Kích thước đầu nối tiêu chuẩn không phải lúc nào cũng khớp với PCB của khách hàng.

Đối với các dự án OEM và ODM, chúng tôi có thể cấu hình đầu nối theo yêu cầu:

• Pitch;
• Số chân pin;
• Số lượng hàng;
• Chiều cao cách điện;
• Chiều dài tiếp điểm;
• Chiều dài đuôi PCB;
• Chiều cao ghép nối;
• Mạ;
• Phương pháp lắp đặt;
• Kích thước vỏ.

Điều này đặc biệt hữu ích cho các dự án mà đầu nối phải vừa với footprint PCB hoặc vỏ cơ khí hiện có.

Các nhà cung cấp trong ngành cũng thường cung cấp chiều dài chân pin tùy chỉnh, chiều dài đuôi PC và chiều cao cách điện cho các sản phẩm female header.

THT hay SMT Ngõ vào Bên?

Phương pháp lắp đặt nên được xác định trong giai đoạn thiết kế PCB.

Ứng dụng

Điện tử tiêu dùng

Phù hợp cho các kết nối PCB nội bộ trong:

• Thiết bị điện tử tiêu dùng
• Thiết bị nhà thông minh
• Thiết bị hiển thị
• Bảng điều khiển
• Thiết bị điện tử nhúng

Tùy chọn 1.27 mm nhỏ gọn có thể được xem xét khi không gian PCB bị hạn chế.

Thiết bị điều khiển công nghiệp

Đầu nối female header ngõ vào bên có thể được sử dụng trong:

• Thiết bị liên quan đến PLC
• Bộ điều khiển công nghiệp
• Thiết bị đo lường
• Bảng điều khiển
• Thiết bị tự động hóa
• Module truyền thông công nghiệp

Việc lựa chọn nên dựa trên định mức điện áp, môi trường và phương pháp lắp ráp yêu cầu.

Thiết bị truyền thông

Các ứng dụng tiềm năng bao gồm:

• Thiết bị mạng
• Bảng điều khiển truyền thông
• Module giao diện
• Bảng xử lý tín hiệu
• Hệ thống truyền thông nhúng

Đối với thiết bị truyền thông nhỏ gọn, pitch 1.27 mm hoặc 2.00 mm có thể được đánh giá khi mật độ PCB là một yếu tố thiết kế quan trọng.

Điện tử ô tô

Các ứng dụng tiềm năng bao gồm:

• Module điều khiển ô tô
• Bảng điều khiển hiển thị
• Thiết bị điện tử đo lường
• Module giao diện xe
• Lắp ráp PCB liên quan đến giải trí thông tin

Các ứng dụng ô tô nên được đánh giá dựa trên yêu cầu nhiệt độ, rung động, điện và môi trường thực tế thay vì chỉ dựa vào cấu hình danh nghĩa của đầu nối.

Thiết bị y tế và đo lường

Đầu nối cũng có thể được xem xét cho:

• Thiết bị kiểm tra
• Thiết bị đo lường
• Điện tử điều khiển
• Thiết bị chẩn đoán
• Máy đo công nghiệp

Đối với các ứng dụng này, các kỹ sư nên chỉ định vật liệu, mạ tiếp điểm, định mức điện áp và điều kiện môi trường yêu cầu trong báo giá.

Hướng dẫn lựa chọn kỹ thuật

Chọn Pitch nào?
