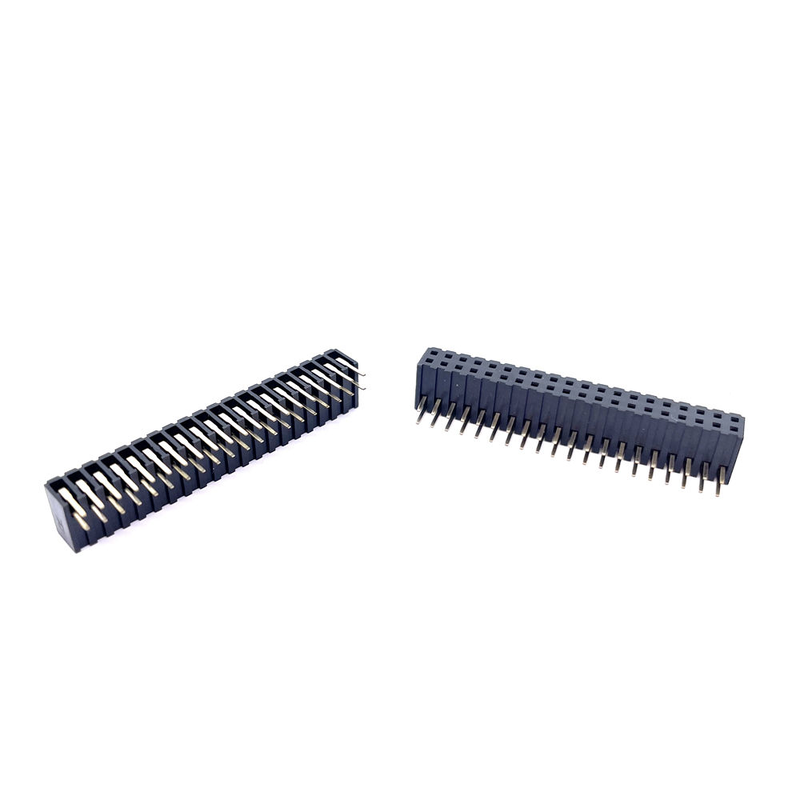

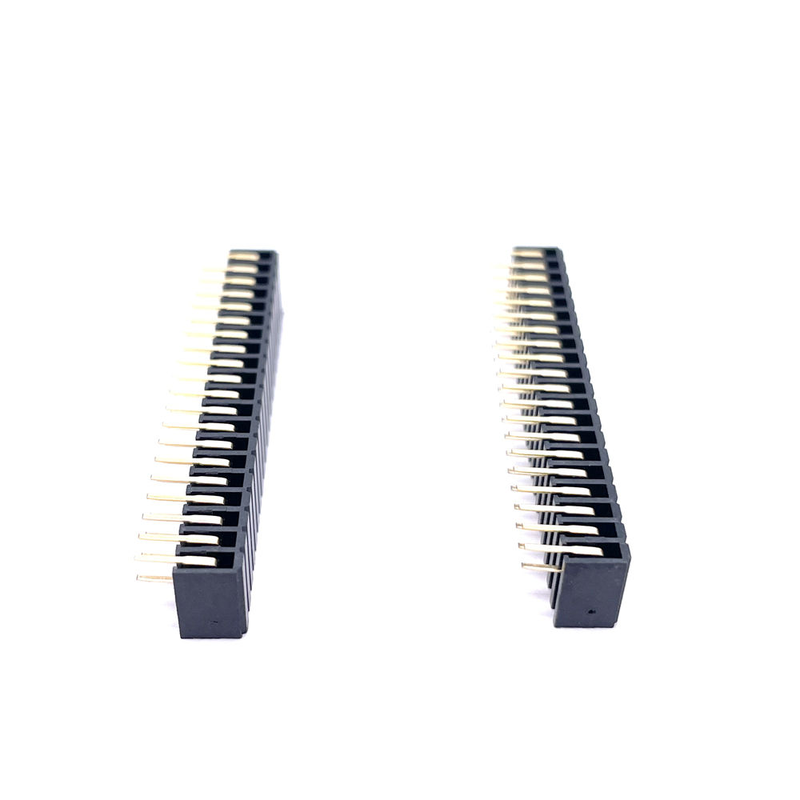

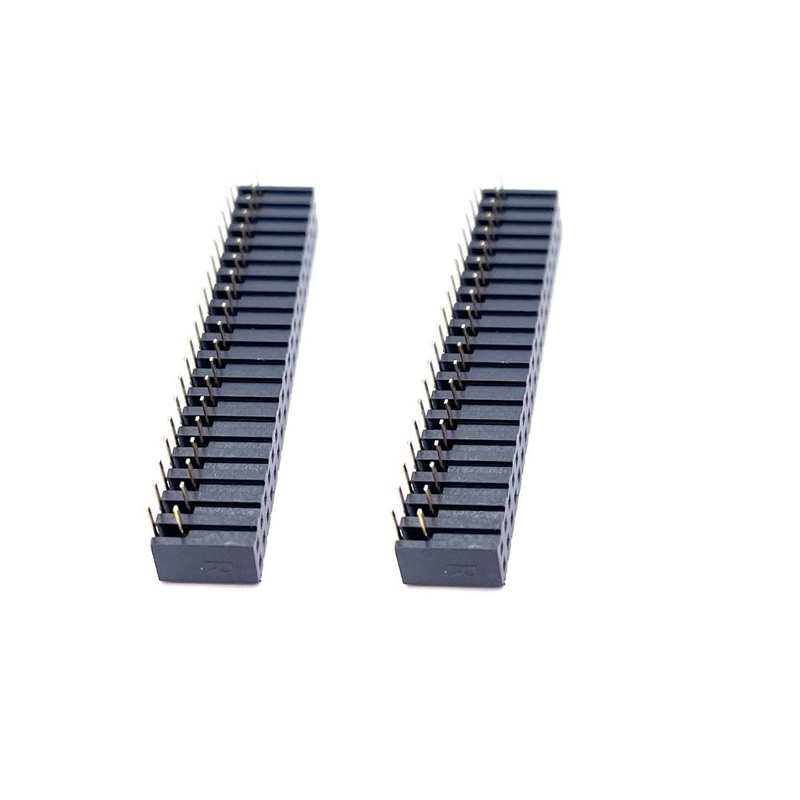

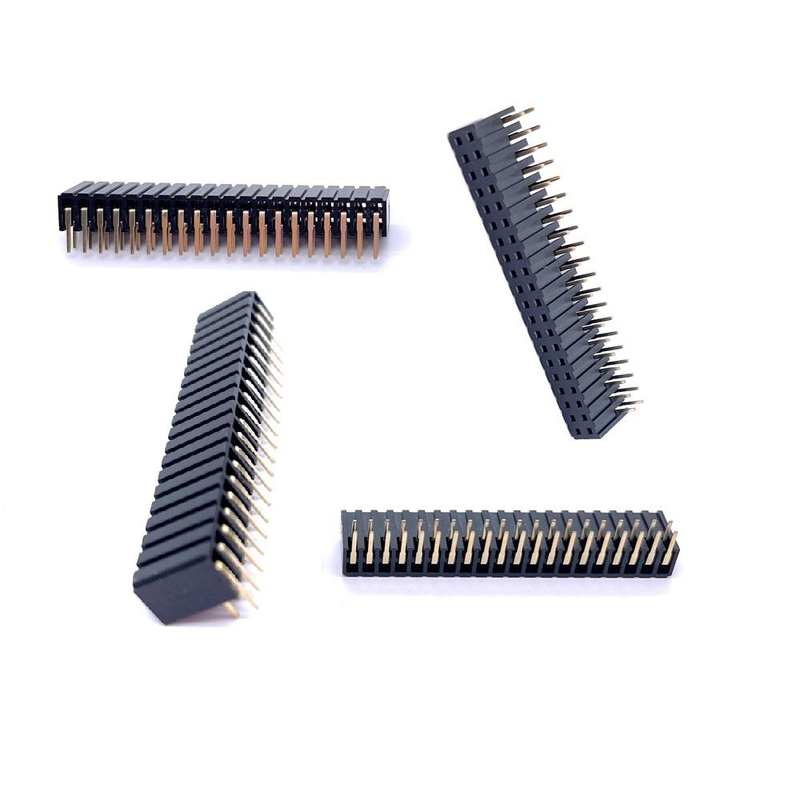

Đầu nối cái chân cắm 90 độ hàng kép bằng đồng IP67 cho ô tô, bước chân 2.0mm, 2x20 chân

Điểm nổi bật

1. Nhiều tùy chọn lắp đặt: chân thẳng / góc vuông 90° / gắn bề mặt SMT, chiều cao vỏ nhựa tùy chỉnh cho ODM
2. Hỗ trợ nắp SMT pick-and-place, sẵn sàng cho lắp ráp tự động
3. Đóng gói cuộn băng chống tĩnh điện Tape & Reel cho sản xuất SMT số lượng lớn
4. Đạt chuẩn IP67, cấp ô tô, vật liệu đế chân đồng
5. Thay đổi số chân linh hoạt, màu sắc vỏ và mạ tùy chỉnh theo yêu cầu

Mô tả sản phẩm

Hiệu suất cơ khí

Môi trường & Hàn

Khả năng tương thích & Tham chiếu chéo

Tương thích cơ khí & điện trực tiếp với các dòng đầu nối ô tô quốc tế phổ biến.

• Hoạt động như một giải pháp thay thế chức năng cho các dòng đầu nối cái kín hàng kép bước chân 2.0mm của Molex, TE, Amphenol.
• Dấu chân tương thích chân-với-chân cho hầu hết các bố cục PCB; xác minh vỏ kết nối & vòng đệm trước khi sản xuất hàng loạt.

Lưu ý: Gửi mã sản phẩm gốc của bạn cho đội ngũ kỹ thuật của chúng tôi để có báo cáo xác nhận thay thế đầy đủ.

Tính năng sản phẩm

1. Chân đồng mang lại độ dẫn điện ổn định, khả năng giữ lò xo tốt chống rung & sốc trong ô tô
2. Đạt chuẩn IP67 ngăn bụi, nước bắn và ngâm ngắn hạn cho môi trường xe khắc nghiệt
3. Phân cực chống cắm sai ngăn ngừa lỗi lắp ráp sai chiều
4. Tương thích với nắp SMT pick-and-place; phù hợp với máy pick-and-place tiêu chuẩn
5. Hỗ trợ ODM đa dạng hình thức: dọc/góc vuông / SMT, chiều cao vỏ tùy chỉnh
6. Vỏ cách điện chịu nhiệt độ cao chịu được hàn lại SMT mà không bị biến dạng

Ưu điểm sản phẩm

• Tùy chỉnh ODM nhanh chóng: sửa đổi số chân, chiều cao vỏ, mạ, kiểu lắp đặt mà không tốn chi phí NRE lớn
• Hai tùy chọn đóng gói: Ống / Băng & Cuộn, phù hợp trực tiếp với dây chuyền sản xuất SMT hiện có của khách hàng
• Độ tin cậy cấp ô tô, đã vượt qua kiểm tra rung, chu kỳ nhiệt độ & xâm nhập IP
• Giải pháp thay thế hiệu quả về chi phí so với các thương hiệu quốc tế, hiệu suất cơ khí-điện tương đương
• Hỗ trợ kỹ thuật: đề xuất dấu chân PCB, ghép cặp kết nối, xác nhận trước sản xuất

Ứng dụng

• ECU ô tô, BMS, hệ thống thông tin giải trí trên xe, mô-đun cảm biến ADAS
• Xe địa hình, bộ điều khiển xe thương mại
• Điều khiển công nghiệp môi trường khắc nghiệt, thiết bị IoT ngoài trời
• Camera trên xe, hệ thống chiếu sáng, kết nối dây tín hiệu xe-bảng

Phương pháp đóng gói

1. Đóng gói ống: Ống PVC tiêu chuẩn, cho lắp ráp thủ công/lấy mẫu thử nghiệm; không phù hợp với máy tự động SMT
2. Băng & Cuộn: Băng định hình + băng che trên cuộn, tương thích trực tiếp với máy pick-and-place SMT, cho sản xuất hàng loạt số lượng lớn.

Vui lòng chỉ định yêu cầu đóng gói khi đặt hàng.

Thời gian chờ

• Mẫu: 3 ngày làm việc cho các mặt hàng tiêu chuẩn
• Đơn hàng sản xuất số lượng lớn: 1-3 tuần (tùy thuộc vào số chân, loại mạ & đóng gói; các bộ phận tùy chỉnh cần thêm thời gian)

Chứng nhận nhà máy & Dịch vụ tùy chỉnh

• Chứng nhận: ISO9001, hệ thống chất lượng ô tô IATF16949, UL, tuân thủ RoHS & REACH
• MOQ: Các bộ phận tiêu chuẩn: MOQ thấp; các bộ phận tùy chỉnh ODM: MOQ sau đánh giá
• Mẫu miễn phí có sẵn; hỗ trợ giao mẫu nhanh
• Dịch vụ ODM: chiều cao vỏ, số chân, mạ, màu vỏ, kiểu lắp đặt và yêu cầu đóng gói đặc biệt đều được chấp nhận.

Hướng dẫn lựa chọn kỹ thuật (Mẹo kỹ thuật)

1. Xác nhận bước chân: 2.0 mm, hàng kép, số chân 2×20P, hướng lắp đặt: góc vuông 90°
2. Xác nhận môi trường làm việc: Cần IP67? Xác nhận yêu cầu niêm phong kết nối thực tế.
3. Chọn phương pháp kết nối: Hàn xuyên lỗ hoặc gắn bề mặt SMT.
4. Lựa chọn mạ: Mạ thiếc cho tín hiệu chung; Mạ vàng cho ứng dụng ô tô rung động cao / tuổi thọ cao.
5. Lựa chọn đóng gói: Ống cho lô nhỏ; Băng & Cuộn cho dây chuyền sản xuất tự động SMT.
6. Gửi nhiệt độ làm việc mục tiêu, mã sản phẩm vỏ kết nối và các hạn chế bố cục PCB cho kỹ sư của chúng tôi để xác nhận cuối cùng trước khi lấy mẫu chính thức.

Liên hệ với đội ngũ kỹ thuật của chúng tôi nếu bạn cần bản vẽ dấu chân, tệp 3D STEP hoặc đề xuất cặp kết nối.
