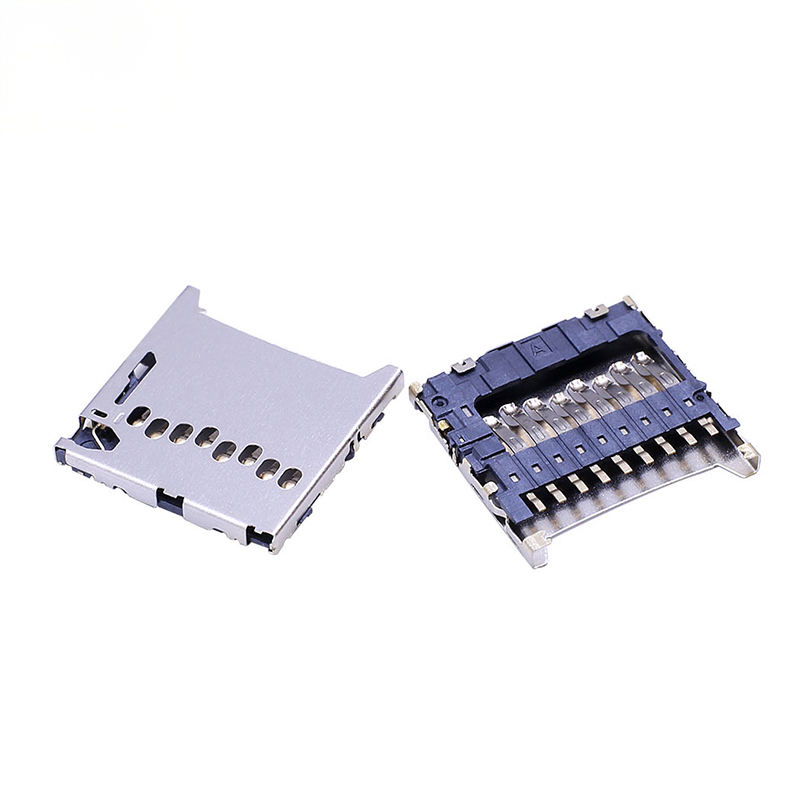

Đầu đọc thẻ TF 8P có chân CD H1.3 Thép không gỉ Micro SD Card Holder Đầu nối điện tử USB cho Ứng dụng PCB

Điểm nổi bật

✅ Chiều cao xếp chồng cực thấp 1,3 mm, gắn bề mặt SMT, 8 chân tín hiệu + chân chuyển mạch CD (Card Detect) chuyên dụng

✅ Vỏ chắn bằng thép không gỉ SUS, chống nhiễu EMI, chống rung và va đập

✅ Khe cắm tiếp xúc 1,10 mm, hỗ trợ giao tiếp dữ liệu tốc độ cao UHS-I Micro SD / TF

✅ Móng giữ PCB tích hợp để ngăn lệch linh kiện trong quá trình hàn reflow

✅ Tiếp điểm đồng phosphor với lớp mạ vàng-niken, tuổi thọ tối thiểu 5000 chu kỳ ghép nối

✅ Tuân thủ RoHS, Low-Halogen; đóng gói băng cuộn cho lắp ráp SMT tốc độ cao

✅ Tín hiệu phát hiện thẻ ở cấp độ phần cứng, nhận dạng trạng thái cắm nóng mà không cần mạch ngoại vi bổ sung

Thông số kỹ thuật

Thông số cơ khí chung

Đặc tính vật liệu & điện

Hướng dẫn môi trường & hàn

Tính năng sản phẩm

• Cấu hình cực thấp H1.3 mm, tiết kiệm không gian chiều dọc cho thiết kế thiết bị mỏng
• Chân chuyển mạch CD (Card Detect) độc lập, kích hoạt phần cứng để phát hiện sự hiện diện của thẻ
• 8 tiếp điểm tín hiệu, khe cắm 1,10 mm, cắm thẻ Micro SD / TF mặt trước
• Đầu cuối SMT với móng giữ PCB kép, chống nổi trong quá trình hàn reflow
• Vỏ chắn bằng thép không gỉ SUS, triệt nhiễu EMI cho tín hiệu SD-bus ổn định
• Vỏ LCP UL94V-0 chịu nhiệt độ cao, tương thích với cấu hình reflow SMT tiêu chuẩn
• Đế tiếp điểm đồng phosphor, lớp mạ ghép nối vàng-niken; đầu cuối PCB mạ thiếc cho khả năng hàn vượt trội
• Đóng gói băng cuộn cho lắp ráp tự động pick-and-place
• Hoạt động kéo-đẩy, không có cơ chế lò xo tự đẩy push-push, ít điểm lỗi cơ học hơn

Ưu điểm sản phẩm

1. Chiều cao xếp chồng cực thấp 1,3 mm: Hoàn hảo cho phần cứng mỏng nơi các ổ cắm tiêu chuẩn 1,45 mm / 1,8 mm không đáp ứng được yêu cầu giới hạn chiều cao.
2. Chân phát hiện CD phần cứng: Tín hiệu đầu ra cắm/rút thẻ theo thời gian thực, giảm tải quét phần mềm cho MCU, đơn giản hóa việc phát triển logic cắm nóng.
3. Vỏ chắn SUS: Triệt nhiễu EMI, đảm bảo hiệu suất đọc-ghi SD tốc độ cao UHS-I ổn định trong môi trường điện từ nhiễu.
4. Thiết kế SMT móng giữ: Ngăn chặn hiệu quả sự dịch chuyển/nổi của linh kiện trong quá trình hàn reflow, giảm tỷ lệ lỗi lắp ráp cho sản xuất hàng loạt.
5. Cấu trúc kéo-đẩy đáng tin cậy: Ít rủi ro lỗi liên quan đến lò xo so với loại tự đẩy push-push, phù hợp với thiết bị công nghiệp & ngoài trời tiếp xúc với rung động.
6. Dải nhiệt độ công nghiệp rộng: Phạm vi hoạt động -40~+85 ℃, hỗ trợ các kịch bản ứng dụng IoT ngoài trời và thiết bị đầu cuối công nghiệp di động.

Dịch vụ của chúng tôi

2. Năng lực sản xuất đủ----giải quyết vấn đề đơn hàng lớn cho bạn
3. Tùy chỉnh chuyên nghiệp---cung cấp dịch vụ một cửa cho các đầu nối
4. Giải quyết vấn đề---mọi vấn đề sản xuất chúng tôi sẽ giải quyết cho bạn trước khi giao hàng
5. Giao hàng nhanh---cung cấp nhiều giải pháp giao hàng để tiết kiệm chi phí logistics

Ngành ứng dụng

• Cổng IoT, mô-đun cảm biến thông minh, bộ điều khiển nhúng biên
• Thiết bị đo lường & kiểm tra di động, thiết bị đầu cuối công nghiệp cầm tay
• Camera an ninh, thiết bị lưu trữ ngoại vi NVR kích thước nhỏ
• Thiết bị nhà thông minh, hộp set-top mini
• Phụ kiện drone, thiết bị y tế di động
• POS cầm tay, thiết bị thu thập dữ liệu cầm tay
