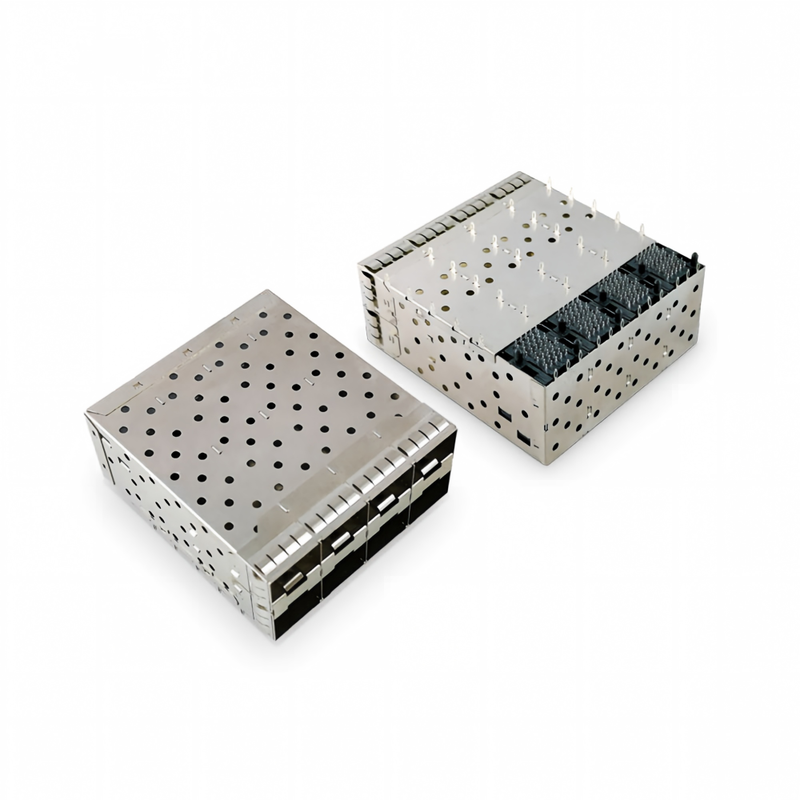

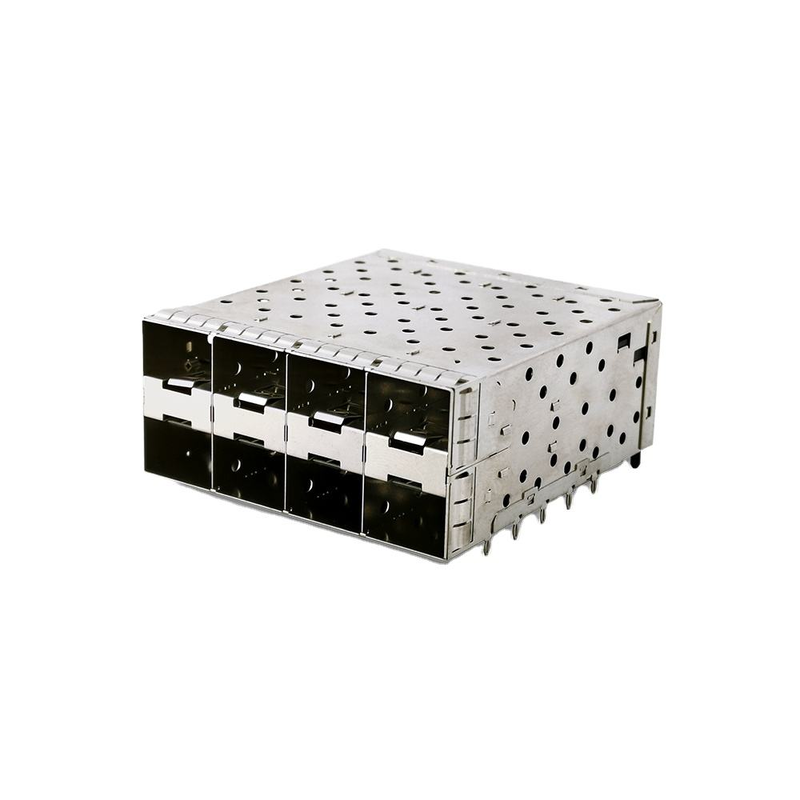

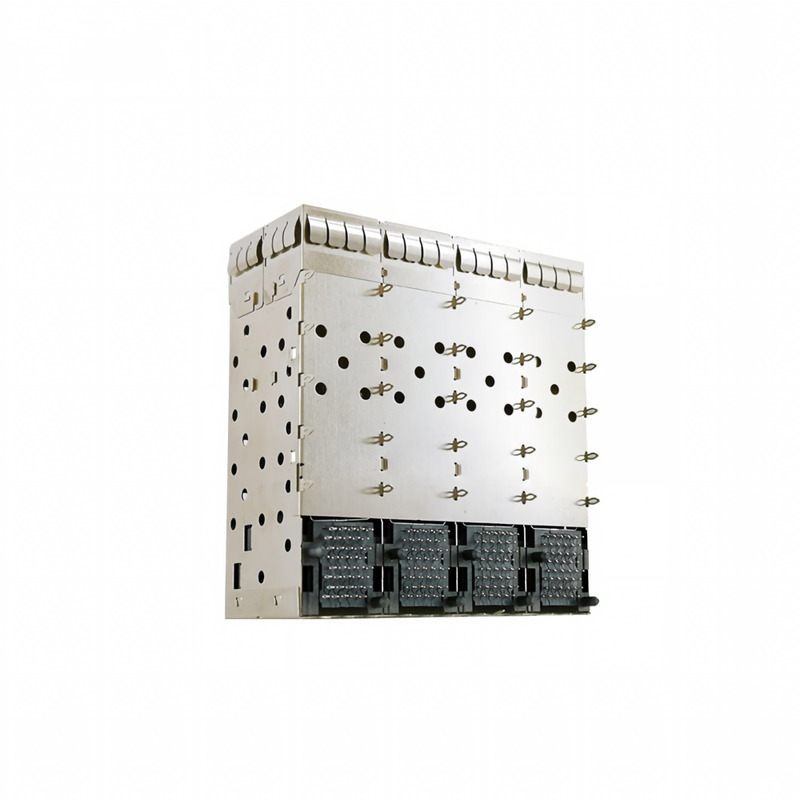

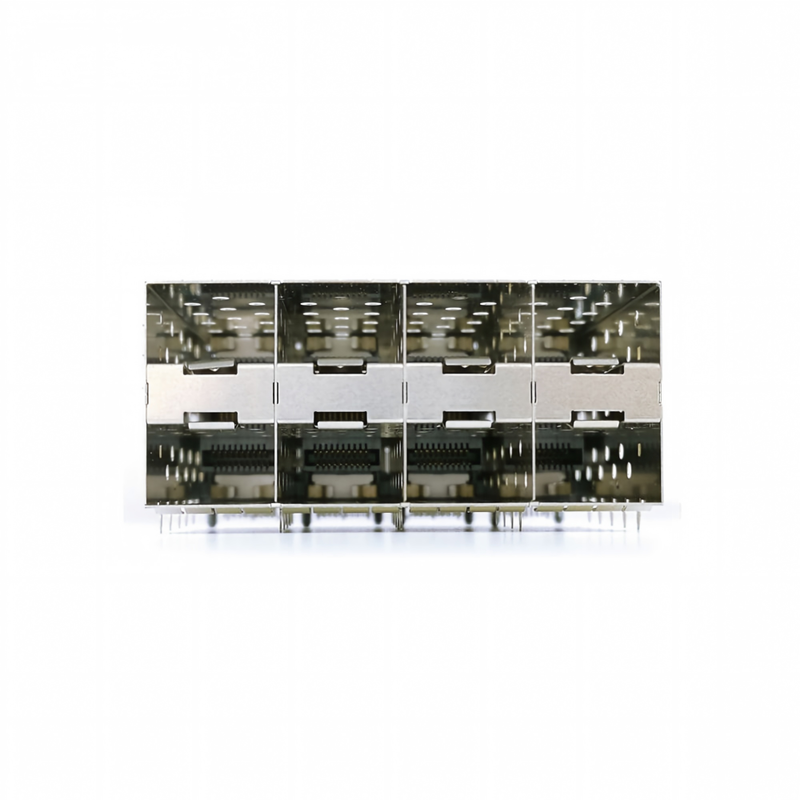

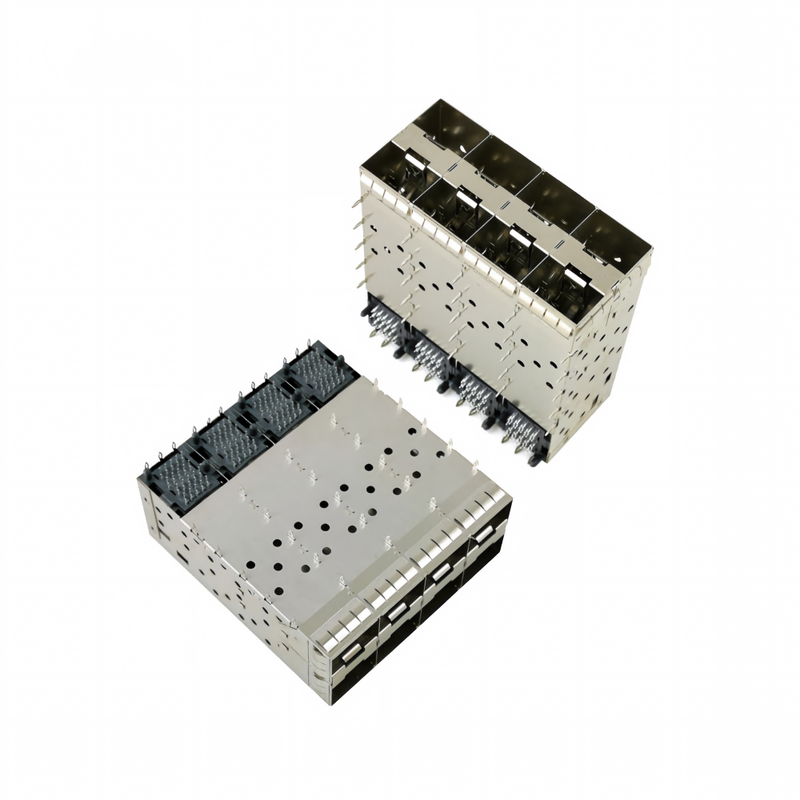

8-Port SFP+ 2×4 Cage Assembly, 160-Chân Cắm Ép, Không Có Ống Dẫn Sáng – Đầu Nối Ghép Kim Loại Chống Nhiễu EMI Cho Card Dòng Switch 10G/25G & PCB NIC
Mô tả sản phẩm
|
Thông số |
Đặc điểm kỹ thuật |
|---|---|
|
Loại sản phẩm |
Bộ Lồng SFP+ 2×4 Ghép Với Ổ Cắm Tích Hợp |
|
Định dạng |
Tương thích ngược SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) |
|
Ma trận cổng |
2 × 4 (ghép, tổng cộng 8 cổng) |
|
Vị trí |
160 (20 × 8) |
|
Bước |
0.8 mm (0.032 in) |
|
Gắn kết |
Lỗ xuyên, Góc vuông |
|
Kết nối |
Chân tuân thủ ép (Ø0.64 mm; đuôi 3.0 mm / 2.07 mm tùy chọn) |
|
Vật liệu tiếp điểm |
Đồng phốt pho/hợp kim đồng |
|
Mạ tiếp điểm |
Mạ vàng trên khu vực ghép nối (tùy chọn 0.76 µm / 30 µ"), đuôi thiếc |
|
Vật liệu lồng |
Bạc niken (hợp kim đồng), mạ niken |
|
Ống dẫn sáng |
Không có (thành lồng rắn) |
|
Tản nhiệt |
Không bao gồm (cửa sổ tản nhiệt trên; tùy chọn biến thể tương thích tản nhiệt) |
|
Tính năng EMI |
Các ngón tay lò xo đồng beryllium bên trong + bên ngoài; tùy chọn gioăng đàn hồi |
|
Tốc độ dữ liệu |
16 Gb/s (SFP+ Nâng cao); SFP28 25G được hỗ trợ bởi bố cục máy chủ |
|
Trở kháng vi sai |
100 Ω ±10% |
|
Định mức dòng điện |
0.5 A/tiếp điểm @ 3.3 V |
|
Điện trở tiếp xúc |
≤ 80 mΩ |
|
Điện trở cách điện |
≥ 1000 MΩ @ 500 V DC |
|
Điện áp chịu đựng |
300 V AC |
|
Chu kỳ ghép nối |
≥ 100 (mô-đun nóng) |
|
Nhiệt độ hoạt động. |
-55 °C đến +105 °C (phiên bản công nghiệp -40~+85 °C) |
|
Xếp hạng chống cháy vỏ |
UL 94 V-0 (LCP) |
|
Tuân thủ |
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH |
|
Tham chiếu chéo. |
TE 1-2007394-8 / 2007394-5 / 2170286-1; Amphenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4 |
|
Kích thước điển hình |
D ≈ 57.4 × R ≈ 64.3 × C ≈ 25.6 mm (tham khảo TE 2007394-5) |
|
Bước cổng (Dọc/Ngang) |
14.25 mm ngang / 14.90 mm dọc (điển hình) |
|
Độ dày PCB khuyến nghị |
1.5 mm (0.059 in) tiêu chuẩn / 2.36 mm tùy chọn (kiểu Molex) |
|
MOQ |
500 chiếc |
|
Thời gian chờ mẫu |
5–7 ngày làm việc |
|
Thời gian chờ hàng loạt |
3–4 tuần |
|
Đóng gói |
Khay chống tĩnh điện (84 chiếc/hộp theo TE tương đương) |
Bộ lồng SFP+ 2×4 8 cổng, ổ cắm ép 160 chân, bước 0.8 mm, không có ống dẫn sáng, che chắn EMI hoàn toàn bằng kim loại. Thay thế trực tiếp cho TE 1-2007394-8, Amphenol UE863G442000361, Molex 0761020001. Hỗ trợ SFP/SFP+/SFP28. Trực tiếp từ nhà máy, MOQ 500 chiếc, mẫu trong 5 ngày.
|
Thuộc tính |
Bộ Lồng Tuyến Tính 1×6 |
Bộ Lồng Ghép 2×2 |
Cái này: Bộ Lồng Ghép 2×4 Không Có LP Ép |
|---|---|---|---|
|
Số cổng |
6 |
4 |
8 |
|
Chiều rộng mặt trước |
~86 mm |
~57 mm |
~57 mm |
|
Chiều cao Z dọc |
Thấp |
Trung bình (~12 mm) |
Cao hơn (~25.6 mm) – 8 làn ghép |
|
Ống dẫn sáng |
Chỉ bên ngoài |
Thường cắt bên trong |
Không có → tường EMI rắn |
|
Hàn |
Ép |
Ép |
Ép, 0 hàn |
|
Điểm ngọt |
Hàng 6 uplink |
Phân khúc 4 cổng |
Hàng 8 uplink / Card dòng 32 cổng (4×2×4) |
Ứng dụng
1, Thiết bị mạng
2, Bộ định tuyến/Switch
3, Dữ liệu/Truyền thông
4, Máy chủ cao cấp
5, Mạng
6, Viễn thông
7, Switch
8, Phần cứng viễn thông
9, Fibre Channel và Gigabit Ethernet
10, Máy chủ
Tham chiếu chéo
|
Thương hiệu |
Mã P/N tương đương |
Ghi chú |
|---|---|---|
|
TE Connectivity |
1-2007394-8 / 2007394-5 / 2170286-1 |
2×4, 160 vị trí, ép, không LP, lò xo EMI |
|
Amphenol ICC |
UE863G442000361 |
UltraPort SFP+ 2×4 160 vị trí ép |
|
Molex |
0761020001 (cũ) / 1700714001 |
zSFP+ 2×4 160 vị trí, tùy chọn gioăng đàn hồi |
|
Vitalconn |
S2N3D23000BA4 |
2×4 ép, lồng Ni-Ag, không LP |
Gửi cho chúng tôi mã P/N cũ hoặc Gerber/STEP của bạn → chúng tôi sẽ trả lại bản vẽ chéo đã xác nhận trong vòng 24 giờ.
Tùy chọn tùy chỉnh
|
Tùy chọn |
Lựa chọn |
|---|---|
|
Ống dẫn sáng |
Không có (mặc định) / Chỉ bên ngoài / Bên trong+Bên ngoài |
|
Độ dày vàng |
Mạ 15µ" / 0.76 µm (30µ") tương đương mặc định / 50µ" |
|
Chiều dài đuôi ép |
3.0 mm (kiểu TE) / 2.07 mm (kiểu Molex) / tùy chỉnh |
|
Kết nối |
Ép (mặc định) / Đuôi hàn SMT/lai |
|
Hoàn thiện lồng |
Mạ Ni (mặc định) / Mạ Sn / Oxit đen |
|
EMI |
Chỉ lò xo / + gioăng đàn hồi / + bọt dẫn điện |
|
Quản lý nhiệt |
Cửa sổ tản nhiệt trên (mặc định) / + kẹp tản nhiệt trên (thay đổi chiều cao) |
|
Gắn kết |
Một mặt (mặc định) / Hai mặt đối diện |
|
Ma trận cổng |
1×1 / 1×4 / 2×2 / 2×4 / 2×6 |
|
Logo |
Đánh dấu laser trên đỉnh lồng (áp dụng MOQ) |
Tại sao chọn chúng tôi
1, 16 năm kinh nghiệm sản xuất đầu nối Centronic
2, Kỹ sư R&D có hơn hai mươi năm kinh nghiệm làm việc
3, Hàng nghìn khuôn cho bạn lựa chọn
4, Chứng nhận UL, tuân thủ ROHS
5, Giá trực tiếp từ nhà máy
6, Mẫu miễn phí trong vòng 2 ngày
7, Với thời gian chờ ngắn, trong vòng một tuần cho các sản phẩm thông thường.
8, Không MOQ, bạn có thể dễ dàng thử sản phẩm và dịch vụ của chúng tôi
9, Logo của khách hàng có thể được thêm vào sản phẩm và bao bì
10, Xưởng ép nhựa, xưởng dập, dây chuyền sản xuất lắp ráp. chúng tôi có thể kiểm soát chất lượng, chi phí và thời gian giao hàng tốt hơn các đối thủ cạnh tranh.
11, Đa dạng phương thức thanh toán
Câu hỏi thường gặp
Q1: Bạn có thể cung cấp mẫu để thử nghiệm không?
A: Có, chúng tôi rất vui lòng cung cấp mẫu để bạn kiểm tra và kiểm tra chất lượng. Mẫu miễn phí cũng được chấp nhận.
Q2: Còn MOQ thì sao?
A: KHÔNG MOQ; 1 chiếc là OK. Đơn hàng nhỏ được chào đón.
Q3: Thời gian chờ là bao lâu?
A: Mẫu: 1-3 ngày. Lô hàng loạt: 5-15 ngày. Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đơn hàng của bạn. Vui lòng liên hệ với chúng tôi để biết chi tiết.
Q4: Bạn có thể làm sản phẩm tùy chỉnh không?
A: Có, chúng tôi có thể phát triển khuôn mới nếu bạn cần nếu bạn có thể cung cấp cho chúng tôi mẫu hoặc bản vẽ và thông số kỹ thuật.
Q5: Bạn chấp nhận loại thanh toán nào?
A: VISA, T/T, Western Union, , v.v.
