Name: Tiếp điểm xuống 0.5 Mm Độ cao FPC Connector 4 Ghim Under Lock Loại SMT Chiều cao 1.0mm
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Nhà > Các sản phẩm > Đầu nối FFC FPC >

Tiếp điểm xuống 0.5 Mm Độ cao FPC Connector 4 Ghim Under Lock Loại SMT Chiều cao 1.0mm

Đầu nối FPC 1

0 mm 0

5 mm

Nguồn gốc:

Quảng Đông, Trung Quốc

Hàng hiệu:

XTKCONN

Chứng nhận:

CE,SGS,ROHS,ISO9001

Số mô hình:

FPC ** - T1S1-0010-A

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Tiếp điểm xuống 0.5 Mm Độ cao FPC Connector 4 Ghim Under Lock Loại SMT Chiều cao 1.0mm

Chi tiết sản phẩm

Sân bóng đá:

0,5mm

Chiều cao:

1.0mm

Vị trí:

4-60pin

Thời gian dẫn:

7-10 ngày làm việc

Chất liệu bìa:

LCP UL94V-0 Đen

Chịu được điện áp:

Điện áp xoay chiều 250V, 1 phút

Làm nổi bật:

Đầu nối FPC 1

0 mm 0

5 mm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

500 chiếc

Giá bán

Negotiable price

chi tiết đóng gói

gói chân không, hộp trong thùng carton

Thời gian giao hàng

5-7 ngày

Điều khoản thanh toán

L/C,T/T,Payyal

Khả năng cung cấp

3KK chiếc

Sản phẩm liên quan

FPC / FFC Connector 4,65mm Độ cao 0,5mm Pitch 0,8A 200V AC / DC -40C ~ 80C PCB Connectors

Nhận được giá tốt nhất

0.5mm FPC Connector 5.4H FFC Wire Connectors Cáp phẳng cho màn hình cảm ứng

Nhận được giá tốt nhất

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC / FPC Connector

Nhận được giá tốt nhất

0.5mm Pitch 60PIN Vertical Positive Foot 5.2H Clamshell Buckle Flat Connector Cable Socket FPC FFC Cable PCB

Nhận được giá tốt nhất

Liên hệ với chúng tôi

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Liên hệ ngay bây giờ

Mô tả sản phẩm

0.5mm Pitch FFC FPC Connector Height 1.0mm Under Lock SMT Type Height 1.0mm Down Contact

Điểm nổi bật của sản phẩm

Profile cực thấp1.0 mm chiều cao gắn bảng, Định hướng Down-Contact (tiếp xúc dưới cùng), tối ưu hóa cho các pad FPC đối diện đường dẫn bên PCB
Máy điều khiển khóa lật lật dưới khóa với phản hồi nhấp chuột rõ ràng, giữ FPC mạnh chống rung động & kéo ra ngẫu nhiên
0.5 mm pitch tốt, thiết kế gắn bề mặt SMT 4 vị trí, dấu chân nhỏ gọn để tiết kiệm bất động sản PCB có giá trị
Lòng chứa nhiệt độ cao LCP, chùm tiếp xúc bọc vàng, phù hợp với RoHS & REACH để tiếp cận thị trường toàn cầu
Bao bì băng và cuộn cho lắp ráp tự động SMT khối lượng lớn; sẵn có hàng hóa tiêu chuẩn & hỗ trợ sửa đổi tùy chỉnh
Hiệu suất chi phí cân bằng, lựa chọn thay thế cho các bộ phận tương đương thương hiệu chính thống, hỗ trợ thời gian giao dịch ngắn.

Thông số kỹ thuật

Điểm	Thông số kỹ thuật	Ghi chú cho kỹ sư
Động cơ	0.5 mm	Khoảng cách tiếp xúc giữa trung tâm và trung tâm
Số lượng vị trí	4 Pin	Số pin tùy chỉnh có thể đàm phán
Độ cao gắn	1.0 mm	Tổng chiều cao sau khi hàn trên PCB
Loại liên lạc	Tiếp xúc phía dưới (tiếp xúc phía dưới)	FPC pad đối diện với mặt PCB để chèn
Phong cách khóa	Chốt dưới (Chốt lật ngược)	Động cơ lật từ phía sau để khóa FPC
Loại chấm dứt	Đèn bề mặt SMT	Chỉ dùng để hàn ngược
Độ dày FPC / FFC tương thích	00,30 mm ± 0,03 mm	Xác nhận độ dày FPC trước khi thiết kế PCB
Lực giữ FPC	≥0,3 N mỗi chân	Hiệu suất chống kéo ra dưới rung động
Sự bền vững của sự giao phối	Ít nhất 250 chu kỳ	Chu kỳ đời sử dụng bình thường, không phải cho việc cắm-tắt thường xuyên
Vật liệu nhà ở	LCP, UL94-V0 Đen	Chống nhiệt cao cho hàn ngược không chì
Vật liệu tiếp xúc	Đồng hợp kim đồng	Độ đàn hồi cao của sợi dây chuyền
Bọc tiếp xúc	Ni dưới tấm + Au plating trên vùng tiếp xúc; Tin trên đuôi hàn SMT	Độ dày vàng có thể điều chỉnh cho các dự án môi trường ăn mòn

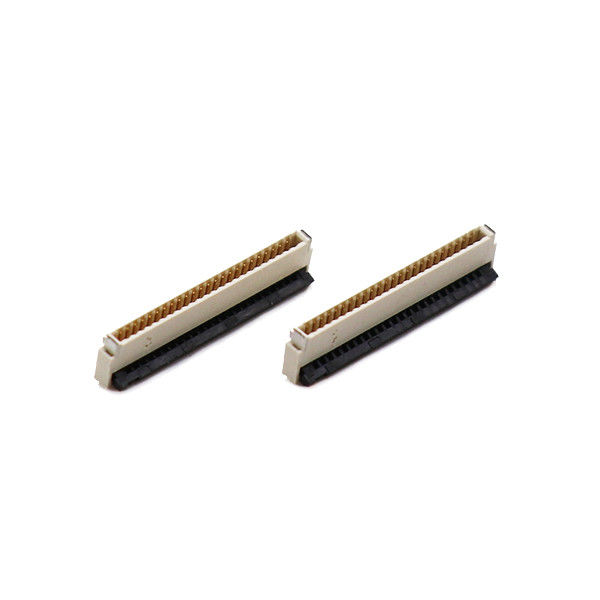

Tiếp điểm xuống 0.5 Mm Độ cao FPC Connector 4 Ghim Under Lock Loại SMT Chiều cao 1.0mm

Các ứng dụng điển hình

Điện tử tiêu dùng: Thiết bị đeo thông minh, mô-đun máy ảnh mini, các liên kết phụ trợ màn hình kích thước nhỏ, thiết bị IoT cầm tay
Nhà thông minh: Các mô-đun cảm biến nhỏ, bảng điều khiển nội thất, kết nối tín hiệu nội bộ khóa thông minh
Thiết bị phụ trợ y tế: Kết nối liên kết tín hiệu tốc độ thấp cho phụ kiện y tế di động (tùy hợp tùy chọn không chứa halogen)
Kiểm soát công nghiệp: Khối cảm biến nhỏ gọn, hệ thống dây điện bên trong bảng tín hiệu phụ trợ thiết bị trường
Điện tử phụ kiện ô tô: Các liên kết tín hiệu phụ trợ bên trong không liên quan đến an toàn (làm ơn tham khảo chúng tôi về phiên bản nâng cấp cấp ô tô)
Thử nghiệm & Thiết bị: Khối kết nối nội bộ của giàn thử nghiệm thời gian ngắn

Hướng dẫn lựa chọn và thiết kế khách hàng

Trước khi bạn chọn phần này

Xác nhận hướng tiếp xúcĐây làTiếp xúc xuống. FPC đệm dẫn phải hướng về phía PCB khi chèn. Nếu FPC đệm của bạn hướng lên, bạn cần các biến thể Top-Contact. sai hướng tiếp xúc dẫn đến không kết nối điện.
Kiểm tra độ an toàn cơ khí:
- Không gian dọc: Cung cấp khoảng trống ≥ 1,1 mm trên đầu nối sau khi lắp ráp để tránh áp dụng ổ cắm.
- Không gian phía trước và phía sau: Xác minh thiết bị điều khiển dưới lật có đủ không gian di chuyển phía sau để hoạt động khóa mở.
Các thông số kỹ thuật FPC khóa: Phải sử dụng FPC / FFC dày 0,30 mm ± 0,03 mm. FPC quá mỏng gây ra sự giữ không đủ; FPC quá dày sẽ làm hỏng các chùm khóa và tiếp xúc.
Quy tắc giảm giá điện: Đối với hoạt động liên tục trong thời gian dài, chạy mỗi tiếp xúc ≤ 0,35 A; không áp dụng toàn bộ dòng điện định lượng 0,5 A.
Dấu ấn PCB: Sử dụng dấu chân vẽ 2D chính thức của chúng tôi; không sao chép dấu chân từ các bộ phận tương tự của các nhà cung cấp khác; sự khác biệt kích thước nhỏ sẽ gây thất bại hàn.
Hạn chế ứng dụng: Bộ kết nối này được tối ưu hóa cho tín hiệu kết thúc duy nhất tốc độ thấp - trung. Nếu bạn cần truyền video / dữ liệu tốc độ cao, vui lòng liên hệ với nhóm kỹ sư của chúng tôi để đề xuất mô hình nâng cấp.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Các mẹo đặt hàng cho mua sắm

Lệnh lấy mẫu: Hỗ trợ lấy mẫu với số lượng nhỏ để xác nhận nguyên mẫu.
Sản xuất hàng loạt: Cung gói mặc định là băng và cuộn.
Yêu cầu tùy chỉnh: Gửi yêu cầu về độ dày mạ vàng, không chứa halogen, số pin thay thế.

Câu hỏi thường gặp

Q1: Điều gì sẽ xảy ra nếu tôi chèn FPC với các miếng đệm hướng lên trên đầu nối liên lạc này?

A1: Không kết nối điện sẽ đạt được.Luôn luôn kiểm tra hai lần định hướng FPC pad so với bản vẽ trang dữ liệu trước khi chế tạo nguyên mẫu PCB.

Q2: Có thể kết nối này hoạt động sau hai lần hàn reflow?

A2: Có, tối đa 2 chu kỳ tái dòng không chì được phép theo hồ sơ tái dòng của chúng tôi.Tránh lặp đi lặp lại làm lại nóng trên đơn vị lắp ráp.

Q3: Sản phẩm cuối cùng của tôi phải đối mặt với môi trường rung động cao, liệu FPC sẽ bị lỏng?

A3: Cơ chế dưới khóa cung cấp giữ ổn định. Đối với các kịch bản rung động cực đoan, chúng tôi đề nghị thêm thiết kế giảm căng cơ học trên cáp FPC trong bố cục PCB của bạn,hoặc chọn một phiên bản nâng cấp lực giữ cao hơn.

Q4: Tôi có thể sử dụng đầu nối này cho tín hiệu hiển thị USB, HDMI hoặc tốc độ cao?

A4: Không được khuyến cáo. Đây là một đầu nối FPC tín hiệu tốc độ thấp đến trung bình không có thiết kế đầu cuối bị cản được kiểm soát.xin vui lòng yêu cầu kỹ sư của chúng tôi cho một loạt FPC tốc độ cao chuyên dụng.

Q5: Khóa khóa điện tử bị hỏng sau khi lắp ráp, có thể là những nguyên nhân gì?

A5: Nguyên nhân gốc phổ biến:

Chèn FPC quá dày và khóa chặt buộc;
Hoạt động sai: đẩy động cơ với một công cụ sắc;
Sự can thiệp cơ học từ phần flip của sản phẩm.Thực hiện theo thủ tục chèn trang dữ liệu: chèn FPC phẳng và ngang, sau đó đóng khóa lật nhẹ nhàng cho đến khi nghe thấy âm thanh nhấp rõ ràng.

Q6: Bạn có cung cấp thay thế tương đương cho số bộ phận Hirose / TE / Kyocera không?

A6: Có, cung cấp số phần đối thủ cạnh tranh của bạn, và nhóm kỹ thuật của chúng tôi sẽ kiểm tra chéo kích thước, hướng tiếp xúc, loại khóa và các thông số điện để xác nhận một drop-in tương thích thay thế.

Q7: Bạn có thể cung cấp tài liệu nào để đánh giá?

A7: Bảng dữ liệu, bản vẽ kích thước 2D, mô hình 3D STEP, báo cáo thử nghiệm RoHS-REACH, báo cáo tóm tắt thử nghiệm trong phòng thí nghiệm cơ khí-điện.
