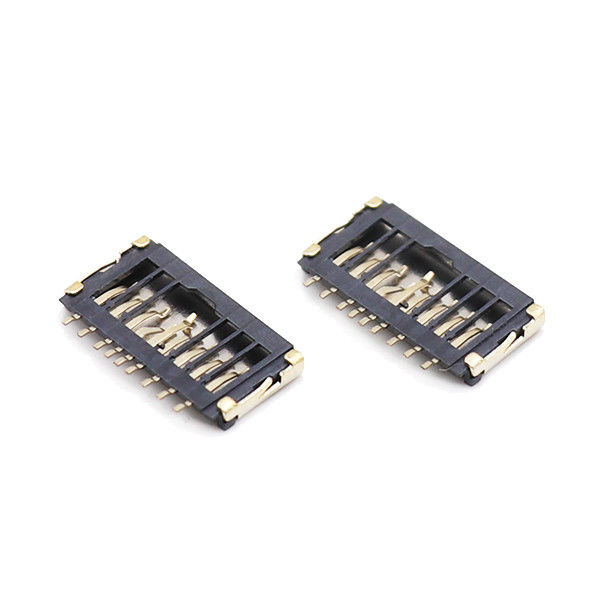

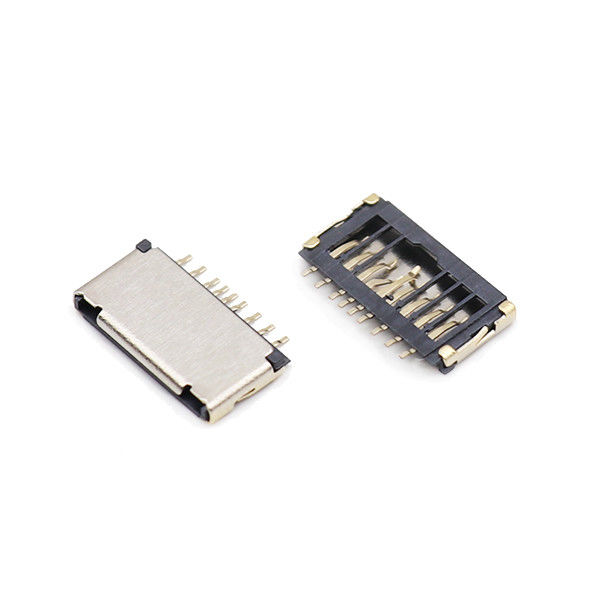

Loại rút ngắn Ổ cắm thẻ Vi mô SD UL94V-0 Chân trung 1,5 giờ Ổ cắm thẻ TF

Điểm nổi bật

• Chiều cao tổng thể thấp 1.5mm, dấu chân nhỏ gọn loại rút gọn, bố cục chân giữa cho tính linh hoạt định tuyến PCB được tối ưu hóa
• Vật liệu vỏ LCP vớiĐánh giá chống cháy UL94V-0, đáp ứng yêu cầu an toàn cháy nổ cho các dự án phần cứng công nghiệp & thông minh
• Mạ vàng chọn lọc trên khu vực tiếp xúc, truyền tín hiệu ổn định cho thẻ micro SD / TF UHS-I
• Thiết kế gắn bề mặt SMT, tương thích hoàn toàn với dây chuyền sản xuất tự động reflow số lượng lớn
• Công tắc phát hiện thẻ tích hợp, nhận dạng sự hiện diện của thẻ theo thời gian thực cho logic firmware hệ thống
• Tuân thủ RoHS, năng lực cung ứng hàng loạt ổn định, hỗ trợ tùy chỉnh bố cục chân & mạ OEM / ODM
• Lực giữ cơ khí được tối ưu hóa, cấu trúc chống cắm sai, giảm rủi ro lỗi nhận dạng ngắt quãng tại chỗ

Tính năng sản phẩm

1. Chiều cao xếp chồng siêu thấp 1.5mm, kích thước thân rút gọn, tiết kiệm không gian trục Z & X-Y quý giá của vỏ PCB
2. Phân bổ chân giữa: định tuyến linh hoạt, bố cục tín hiệu vi sai dễ dàng hơn, tốt cho tính toàn vẹn tín hiệu tốc độ cao SDIO/SPI
3. Vỏ nhựa LCP chịu nhiệt độ cao, chống cháy UL94V-0; chịu được hồ sơ hàn reflow SMT tiêu chuẩn mà không bị biến dạng
4. Đầu nối đồng phosphor, mạ niken-vàng chọn lọc trên giao diện tiếp xúc; chống oxy hóa, điện trở tiếp xúc thấp hơn
5. Công tắc phát hiện thẻ tích hợp, hỗ trợ phát hiện cắm/rút thẻ bằng phần cứng cho phán đoán logic MCU
6. Cấu trúc chặn cơ khí chống cắm ngược, ngăn ngừa hư hỏng do cắm thẻ sai chiều
7. Đầu cuối gắn bề mặt SMT, phù hợp với thiết bị pick-and-place tự động sản xuất hàng loạt
8. Vỏ thép không gỉ để gia cố cấu trúc & hiệu quả che chắn EMI một phần
9. Tuân thủ đầy đủ các yêu cầu môi trường RoHS; có sẵn cho độ dày vàng tùy chỉnh, sửa đổi chân theo yêu cầu

Ưu điểm sản phẩm

1. Sự khác biệt về bố cục chân giữa: Hầu hết các ổ cắm TF 1.5H cạnh tranh sử dụng thiết kế chân cạnh; bố cục chân giữa của chúng tôi giải phóng áp lực định tuyến cạnh PCB, giảm rủi ro nhiễu xuyên tín hiệu cho các mạch SDIO tốc độ cao, đơn giản hóa công việc bố trí bo mạch nhiều lớp cho kỹ sư phần cứng.
2. Vỏ LCP chống cháy UL94V-0 làm cấu hình tiêu chuẩn: Nhiều giải pháp thay thế chi phí thấp sử dụng nhựa không phải V0; vật liệu UL94V-0 mặc định của chúng tôi giúp khách hàng vượt qua chứng nhận an toàn cháy nổ sản phẩm trực tiếp, loại bỏ khối lượng công việc đánh giá vật liệu bổ sung.
3. Quy trình mạ vàng chọn lọc: Vàng chỉ được áp dụng trên vùng tiếp xúc quan trọng thay vì mạ vàng toàn bộ bộ phận; cân bằng hiệu suất tiếp xúc đáng tin cậy và chi phí BOM, tránh giải pháp vàng toàn bộ quá đắt.
4. Đường viền nhỏ gọn loại rút gọn: Kích thước đường viền được tối ưu hóa so với các ổ cắm 1.5H dài tiêu chuẩn; phù hợp với thiết kế vỏ siêu mỏng mà không ảnh hưởng đến độ bền cơ học.
5. Tính nhất quán sản xuất hàng loạt ổn định: Kiểm soát độ đồng phẳng nghiêm ngặt ≤0.10mm, giảm rủi ro hở mạch hàn trong sản xuất hàng loạt SMT; giảm khiếu nại nhận dạng ngắt quãng sau bán hàng do độ đồng phẳng kém.
6. Khả năng tùy chỉnh linh hoạt: Sửa đổi nhanh chóng cho logic công tắc phát hiện thẻ (NO/NC), độ dày vàng, bỏ qua một phần chân; hỗ trợ mẫu trước khi đặt hàng loạt để xác thực dự án.

Câu hỏi thường gặp

Q1: Ổ cắm này có hỗ trợ thẻ micro-SD tốc độ cao UHS-I, thẻ dung lượng lớn (128GB / 256GB) không?

Q2: Sự khác biệt giữa ổ cắm TF 1.5H chân giữa và chân cạnh là gì?

Q3: Tôi có thể sử dụng dấu chân nhựa nhiệt độ bình thường cho ổ cắm UL94V-0 này không?

Q4: Sản phẩm của tôi có môi trường làm việc rung động nhiều; thẻ có bị rơi ra không?

Q5: Thời gian giao hàng cho mẫu và sản xuất hàng loạt của bạn là bao lâu?

Q6: Bạn có thể điều chỉnh độ dày mạ vàng hoặc loại bỏ một phần chân cho dự án tùy chỉnh không?

Q7: Rủi ro nào có thể xảy ra nếu nhiệt độ hàn reflow vượt quá đỉnh 260℃?
