Nguồn gốc:
Trung Quốc
Hàng hiệu:
XTK
Chứng nhận:
CE,SGS,ROHS,ISO9001
Số mô hình:
USB LOẠI C nam

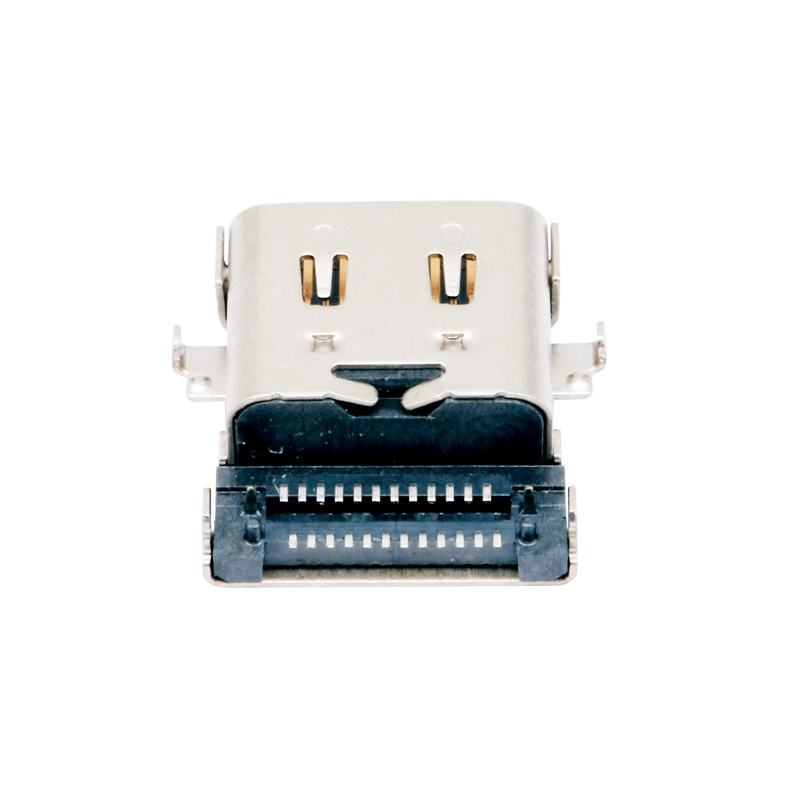

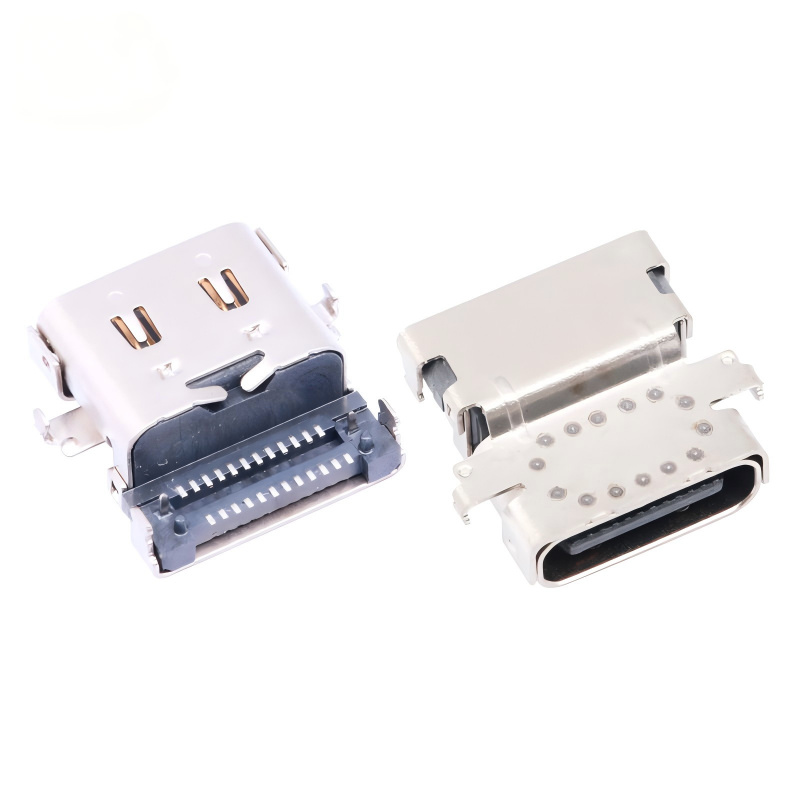

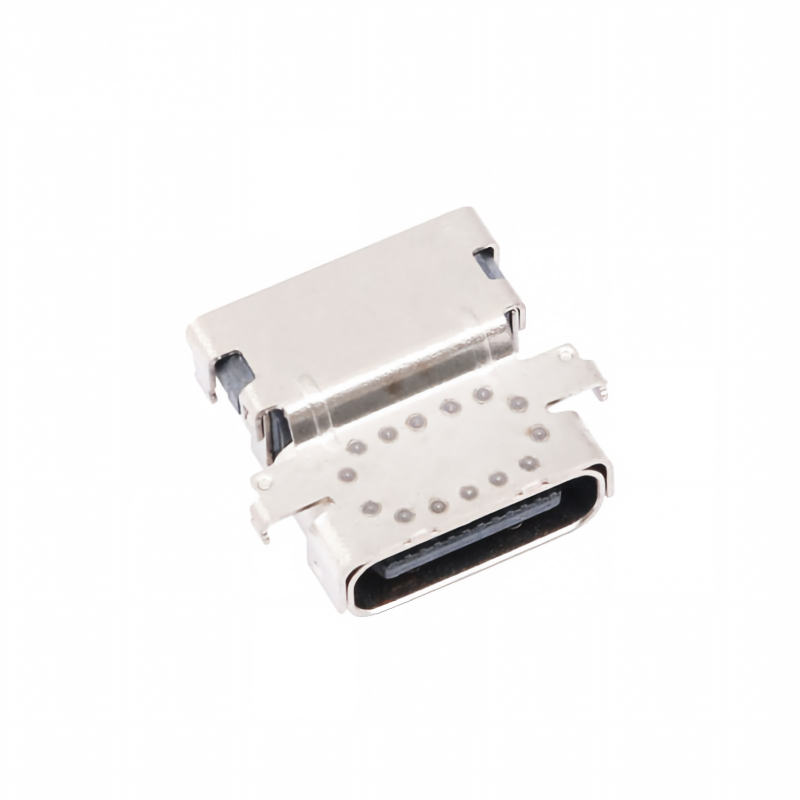

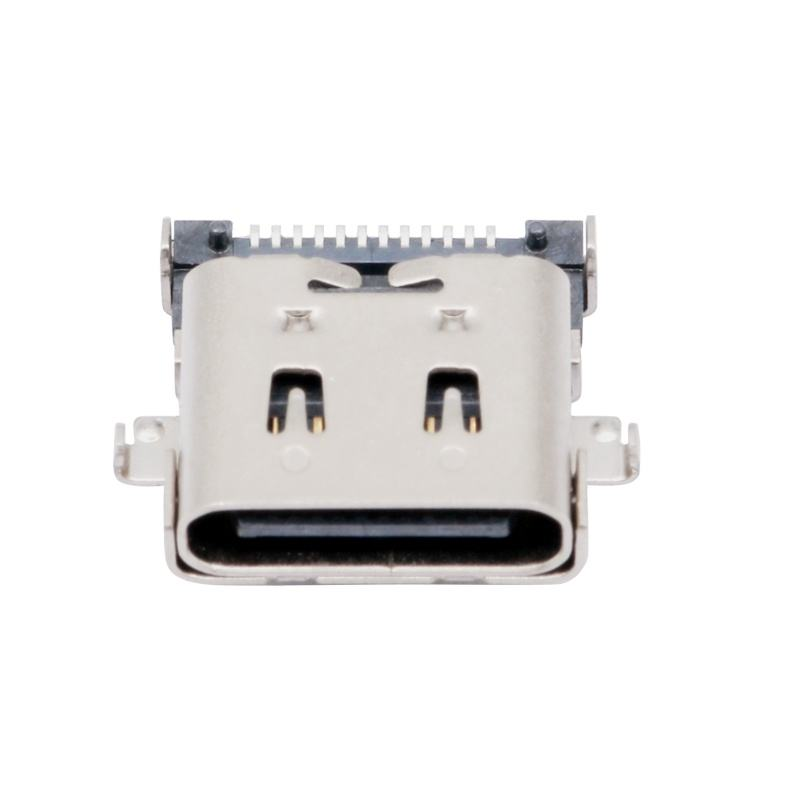

Đầu nối cái Type-C USB 3.2 40 Gbps chống nước U4 24 chân SMT DIP PCB mạ vàng dòng điện 5A tùy chỉnh
Mô tả
| Mục | Thông số kỹ thuật |
|---|---|
| Loại sản phẩm | Đầu nối cái USB Type-C |
| Loại giao diện | Đầu nối đảo chiều Type-C |
| Cấu hình USB | Tương thích USB 3.2 / USB4 |
| Tốc độ dữ liệu | Lên đến 40Gbps (tùy thuộc vào hệ thống) |
| Số chân cắm | 24 chân |
| Khoảng cách tiếp điểm | 0,5mm tiêu chuẩn |
| Kiểu lắp đặt | Gắn PCB lai SMT + DIP |
| Hướng đầu nối | Thẳng đứng / Nằm ngang tùy chỉnh |
| Cấu trúc vỏ | Vỏ kim loại chống nhiễu |
| Thiết kế chống nước | Cấu trúc làm kín |
| Kiểu đầu nối | Đầu nối cái (Receptacle) |
| Đầu nối đối ứng | Đầu đực USB Type-C |
| Độ bền | 10.000 chu kỳ cắm rút tiêu chuẩn |
| Đóng gói | Cuộn & Băng (Tape & Reel) / Đóng gói theo yêu cầu |
Vật liệu & Đặc tính điện
| Mục | Thông số kỹ thuật |
|---|---|
| Vật liệu tiếp điểm | Hợp kim đồng / Đồng photpho |
| Lớp mạ tiếp điểm | Mạ vàng |
| Vật liệu vỏ | Thép không gỉ / Hợp kim kim loại |
| Vật liệu cách điện | Nhựa nhiệt dẻo chịu nhiệt độ cao (LCP) |
| Cấp độ chống cháy | UL94V-0 tiêu chuẩn |
| Dòng điện định mức | Tối đa 5A (VBUS) |
| Điện áp định mức | 20V–30V DC tiêu chuẩn |
| Điện trở tiếp xúc | ≤40mΩ tiêu chuẩn |
| Điện trở cách điện | ≥100MΩ tiêu chuẩn |
| Điện áp chịu đựng điện môi | 100V AC tiêu chuẩn |
| Chống nhiễu | Vỏ kim loại chắn nhiễu EMI |
Thông số môi trường & hàn
| Mục | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40°C đến +85°C tiêu chuẩn |
| Nhiệt độ lưu trữ | -40°C đến +85°C tiêu chuẩn |
| Cấp chống nước | Tùy chỉnh (có sẵn IPX7/IPX8 tùy thuộc vào thiết kế làm kín) |
| Khả năng chống ẩm | Thích hợp cho thiết bị điện tử kín |
| Quy trình hàn | Hàn hồi lưu SMT (Reflow Soldering) |
| Nhiệt độ hàn hồi lưu | Đạt đỉnh lên tới 260°C tiêu chuẩn |
| Tuân thủ tiêu chuẩn môi trường | Đáp ứng RoHS / REACH |
Cấu trúc Type-C 24 chân kết hợp:
Giúp các kỹ sư giảm độ phức tạp của giao diện trong các sản phẩm nhỏ gọn.
Cấu trúc Type-C có thể đảo chiều và thiết kế gắn SMT hỗ trợ:
Cấu trúc chống thấm nước và thiết kế cơ học gia cố giúp đầu nối này phù hợp với các ứng dụng yêu cầu:
Các tùy chọn tùy chỉnh có sẵn:
Ứng dụng
Lợi thế của chúng tôi
1 > 15 năm kinh nghiệm
Hơn 15 năm kinh nghiệm trong việc phát triển, sản xuất và tiếp thị đầu nối ĐỰC / CÁI; sản phẩm của chúng tôi được bán cho hơn 800 khách hàng tại 63 quốc gia; hơn nữa, đã cung cấp hơn 1000 mẫu Đầu nối cái cho khách hàng của chúng tôi.
Amphenol, Huawei, LG, Samsung, Foxconn, và Skyworth là khách hàng của chúng tôi
2 > Đảm bảo chất lượng
Quy trình sản xuất và kiểm tra chất lượng nghiêm ngặt ở từng công đoạn, cung cấp chế độ bảo hành 6 năm cho tất cả các Đầu nối cái của chúng tôi.
3 > Phản hồi trong vòng 24 giờ
Mọi yêu cầu sẽ được phản hồi trong vòng 24 giờ vào ngày làm việc.
Dịch vụ của chúng tôi
1. Chúng tôi hướng tới việc giúp bạn tìm nguồn cung ứng đầu nối một cách dễ dàng.
2. Chúng tôi sẽ trả lời yêu cầu của bạn trong vòng 24 giờ. Rất hoan nghênh yêu cầu trực tuyến
3. Chúng tôi cung cấp dịch vụ OEM và ODM, và đối với bất kỳ đầu nối đặc biệt nào được yêu cầu, chúng tôi sẽ làm khuôn mới cho bạn, chi phí khuôn chia đôi cho mỗi bên.
4. Miễn phí 20 mẫu thử. Đối với khách hàng đặt hàng lại, chúng tôi sẽ cung cấp hơn 20 mẫu cho các dự án nguyên mẫu nếu cần thiết.
5. Hoạt động kinh doanh của chúng tôi không chỉ đơn thuần là cung cấp đầu nối; mà là thực hiện những cam kết.
Tại sao nên chọn chúng tôi?
1) Yêu cầu của bạn liên quan đến sản phẩm hoặc giá cả sẽ được phản hồi trong vòng 24 giờ.
2) Đội ngũ nhân viên được đào tạo bài bản và giàu kinh nghiệm sẽ giải đáp mọi thắc mắc của bạn bằng tiếng Anh lưu loát
3) OEM và ODM, mọi đầu nối cái tùy chỉnh của bạn đều được chúng tôi hỗ trợ thiết kế và đưa vào sản xuất
4) Cung cấp quyền đại lý phân phối cho thiết kế độc đáo của bạn và một số mẫu hiện tại của chúng tôi
5) Bảo vệ khu vực bán hàng, ý tưởng thiết kế và mọi thông tin riêng tư của bạn
6) Dịch vụ hậu mãi hoàn hảo cho tất cả khách hàng của chúng tôi
Câu hỏi thường gặp
Trả lời: Cấu trúc đầu nối hỗ trợ các ứng dụng USB4/Type-C tốc độ cao lên tới 40Gbps khi kết hợp với bộ điều khiển, cáp và thiết kế hệ thống tương thích.
Trả lời: Có. Dòng sản phẩm này sử dụng cấu trúc làm kín chống nước. Cấp bảo vệ IP cuối cùng phụ thuộc vào thiết kế làm kín cụ thể và yêu cầu của khách hàng.
Trả lời: Đầu nối hỗ trợ định mức dòng điện lên đến 5A cho các ứng dụng VBUS tùy thuộc vào thông số kỹ thuật được chọn.
Trả lời:Có. Các tùy chọn tùy chỉnh bao gồm:
Trả lời: Các ứng dụng điển hình bao gồm:
