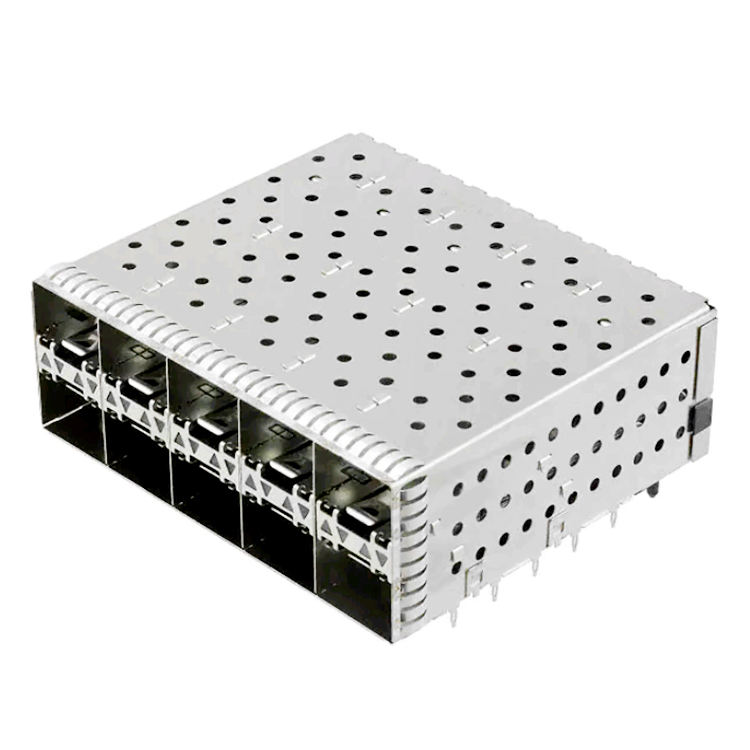

SFP + Cage 2x5 với ống đèn, qua lỗ góc phải bình với kết nối tích hợp,Hộp I / O EMI được bảo vệ theo kiểu rack 200-Position Press-Fit SFP Connector cho 10G / 25G Switch & Server PCB
Mô tả
SFP + Cage 2x5 với Light Pipe là một hệ thống kết nối I / O hoàn chỉnh có thể đổi nóng: một lồng kim loại chồng lên nhau + 200 vị trí bình góc phải xuyên lỗ + ống đèn kép tích hợp,được vận chuyển như một bộ sưu tập kiểu rack. Nó chấp nhận các máy thu SFP, SFP + và SFP28, cáp DAC và AOC, và gắn vào PCB máy chủ thông qua các chân phù hợp với máy in ✓ không hàn sóng, không dây cầm tay.
Được thiết kế cho các thiết bị rackmount có mật độ cổng cao (1U / 2U ToR switch, máy chủ blade, hộp 5G fronthaul, thiết bị tường lửa),2x5 ngăn xếp dọc cung cấp mười làn 10G/25G trong khi chiếm khoảng chiều rộng bảng phía trước của một lồng 1x4Các ống dẫn ánh sáng tích hợp mang lại LED trạng thái đến mặt; lồng kim loại đầy đủ với các miếng đệm ngón tay mùa xuân chứa EMI và bảo vệ tính toàn vẹn tín hiệu ở 10G NRZ và 25G PAM4
|
Parameter |
Thông số kỹ thuật |
|---|---|
|
Loại phần |
SFP + Cage Assembly với thùng chứa tích hợp (Ganged 2x5) |
|
Hình thức yếu tố |
SFP / SFP + / SFP28 tương thích ngược |
|
Port Matrix |
2 x 5 (tổng cộng 10 cổng, xếp chồng lên nhau) |
|
Các vị trí |
200 (20 × 10) |
|
Động cơ |
0.8 mm |
|
Lắp đặt |
Thông qua lỗ, góc phải |
|
Việc chấm dứt |
Press-Fit (pin phù hợp, Ø0,64 mm) / đuôi SMT tùy chọn |
|
Liên lạc với bình |
Phosphor đồng, vàng flash trên niken (30 μ "min trên khu vực giao phối) |
|
Vật liệu lồng |
Hợp kim đồng đồng / bạc niken, nickel plated |
|
Đường ống đèn |
PMMA / PC rõ ràng, cấu hình bên trong + bên ngoài, 2 kênh LED mỗi cổng |
|
Tính năng EMI |
Các ngón chân xích (cao/trái/phải/dưới), nhựa elastomer tùy chọn |
|
Hướng dẫn của Hội đồng |
Có (các cột phân cực tích hợp) |
|
Tỷ lệ dữ liệu |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28) |
|
Đánh giá hiện tại |
0.5 A mỗi lần tiếp xúc |
|
Kháng tiếp xúc |
≤ 70 mΩ |
|
Kháng cách nhiệt |
≥ 1000 MΩ |
|
Chống điện áp |
300 V AC / 750 V AC đỉnh |
|
Chu kỳ giao phối |
≥ 100 (đặt/khai bỏ mô-đun) |
|
Lực chèn (mô-đun) |
≤ 40 N |
|
Lực kéo (mô-đun) |
≤ 11,5 N |
|
Tiếp tục điều hành. |
-55 °C đến +85 °C (một số xây dựng đến +105 °C) |
|
Nhiệt độ lưu trữ. |
-55 °C đến +105 °C |
|
Đánh giá lửa |
UL 94 V-0 (bộ chứa LCP/PBT) |
|
Phù hợp |
SFF-8431, INF-8074i, RoHS 2.0, REACH |
|
Trọng tài chéo. |
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003 |
|
MOQ |
500 miếng |
|
Thời gian dẫn đầu mẫu |
5~7 ngày làm việc |
|
Thời gian dẫn đầu khối lượng |
3-4 tuần |
|
Bao bì |
Thang (chống tĩnh), ống tùy chọn |
5 điểm bán hàng chính
Đường dẫn ánh sáng kép tích hợp (bên trong + bên ngoài)Các kênh liên kết / ACT / Speed tín hiệu LED từ PCB đến bezel phía trước cho tất cả 10 cổng; không có bộ giữ LED riêng biệt, không có việc làm lại bảng điều khiển.
Thâm lỗgóc phải + áp-fit️ 200 pin (20 × 10) thùng chứa với các đuôi áp dụng phù hợp vàlối ra góc thẳng; tập hợp không dùng hàn, tương thích với quy trình SMT reflow + press tiêu chuẩn.
2x5 xếp chồng lên nhau chuồng kiểu rack10 cổng SFP + trong một tập hợp lồng băng, ngăn xếp thẳng đứng tiết kiệm 50% chiều rộng bảng phía trước so với đường thẳng 1x10; hướng dẫn bảng tích hợp cho giao phối mù.
Bảo vệ EMI toàn chu vi️ Chuồng hợp kim niken-thắng / đồng với các ngón chân xuôi đồng-beryllium ở phía trên / bên / dưới, ≥60 dB @ 1?? 10 GHz, đáp ứng yêu cầu của FCC / CE cho 10G / 25G NRZ & PAM4.
Pin-to-Pin Cross đến TE / Molex¢ Mô hình đất và cơ khí phù hợp với TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP +-2x5; không có PCB quay lại cho các thiết kế cũ.
|
Layout |
Các cảng |
Chiều rộng phía trước |
Trường hợp sử dụng |
|---|---|---|---|
|
1x10 tuyến tính |
10 |
~140 mm |
Mặt rộng, di sản |
|
2x5 xếp chồng lên nhau. |
10 |
~ 71,5 mm |
1U/2U rack switch, NIC dày đặc |
|
1x4 + 1x6 |
10 |
~140 mm |
Các tấm pha tốc độ hỗn hợp |
|
Tùy chọn |
Lựa chọn có sẵn |
|---|---|
|
Ma trận cổng |
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8 |
|

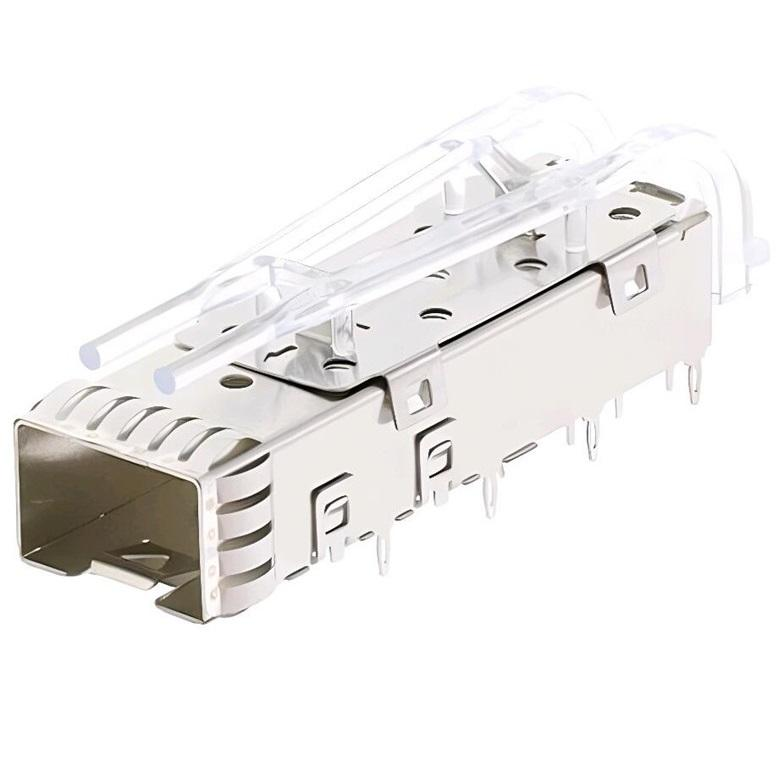

ống đèn |
Không có / Chỉ bên ngoài / Chỉ bên trong / Bên trong + bên ngoài (bên mặc định) |
|
Việc chấm dứt |
Press-fit (bên mặc định) / SMT solder tail / Mixed |
|
Kết thúc lồng |
Ni mạ / Sn mạ / Hắc oxy hóa |
|
EMI |
Chỉ ngón tay xuân / + miếng dán elastomer / + bọt dẫn điện |
|

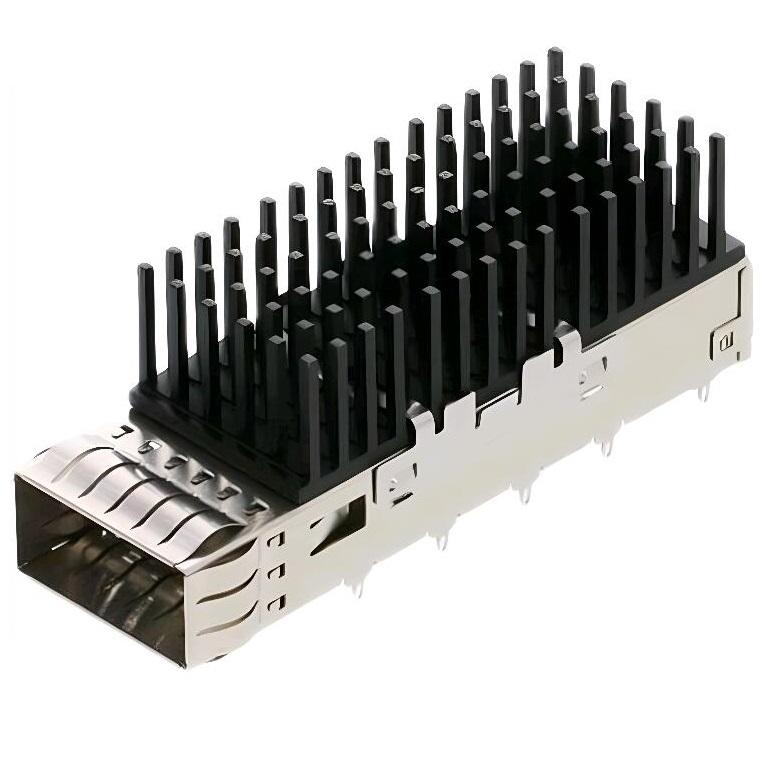

Máy thu nhiệt |
Không có (bên mặc định) / Bộ tản nhiệt phía trên / Vây bên |
|
Bọc tiếp xúc |
Vàng flash / 15 μ " / 30 μ " / 50 μ " |
|
Logo |
Nhãn laser trên đỉnh lồng (MOQ áp dụng) |
Câu hỏi thường gặp
Q: Khi nào chúng tôi có thể nhận được báo giá?
A: Nếu thông số kỹ thuật được xác nhận, báo giá của chúng tôi có thể được cung cấp trong vòng 24 giờ.
