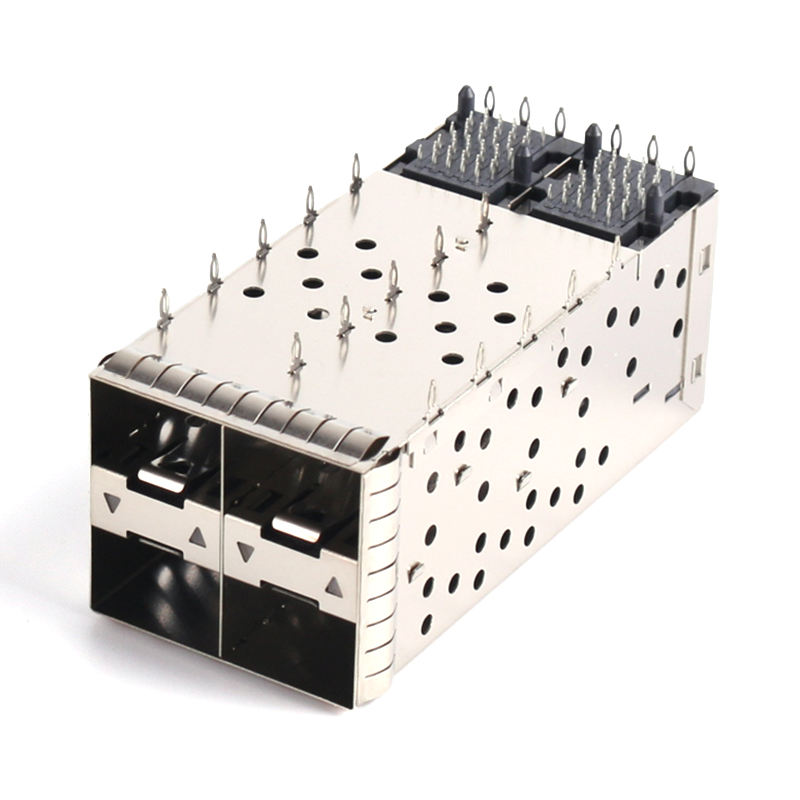

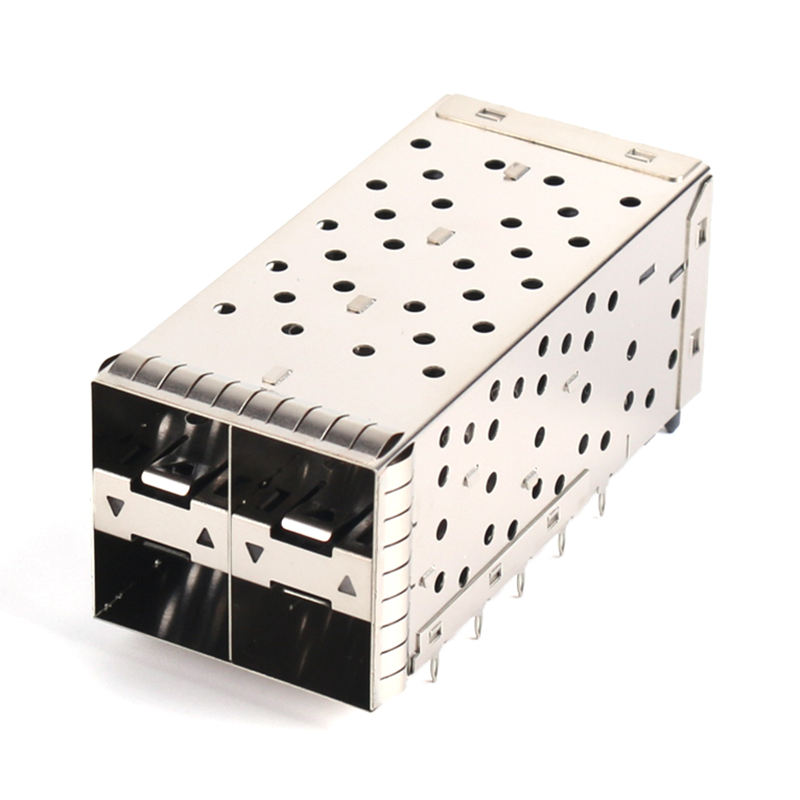

Metal EMI Shielded 2x2 Stacked Rack-Style SFP + Cage với Press-Fit Termination Optical Fiber I / O Connector

Loại sản phẩm

SFP + Cage 2 × 2 (Không có ống đèn) + Thùng chứa tích hợp

Hỗ trợ yếu tố biểu mẫu

SFP (1G) / SFP+ (10G) / SFP28 (25G) tương thích ngược

Cấu hình cổng

2×2 Đặt chồng lên nhau (tổng cộng 4 cổng)

Các vị trí theo cảng

20 (tổng cộng 80 liên lạc trên 4 cảng)

Động cơ

0.8 mm

Phong cách lắp đặt

Thông qua lỗ, góc phải

Việc chấm dứt

Pin phù hợp với Press-Fit (Ø0,64 mm) / đuôi hàn SMT tùy chọn

Vật liệu tiếp xúc với bình

Phosphor đồng, vàng flash trên niken (30 μ" tùy chọn)

Vật liệu vỏ lồng

Đồng hợp kim đồng đồng/miếng bạc nickel, mạ nickel

Đường ống đèn

Không có(bức tường lồng rắn, tính toàn vẹn EMI tối đa)

EMI Shielding

Các ngón chân ròng bằng đồng beryllium (cao / trái / phải / dưới)

Tỷ lệ dữ liệu

1.25 Gbps 10.3125 Gbps (hỗ trợ các mô-đun SFP28 25,78 Gbps)

Đánh giá hiện tại

0.5 A mỗi lần tiếp xúc

Kháng tiếp xúc

≤ 70 mΩ

Kháng cách nhiệt

≥ 1000 MΩ

Chống điện áp

300 V AC

Chu kỳ giao phối

≥ 100 lần chèn (module hot-swap)

Nhiệt độ hoạt động

-40 °C đến +85 °C

Đánh giá lửa

UL 94 V-0 (bộ chứa LCP)

Tiêu chuẩn phù hợp

SFF-8431, INF-8074i, RoHS 2.0, REACH

Các mô-đun tương thích

Các bộ thu quang (SFP/SFP+/SFP28), DAC, AOC

MOQ

500 miếng

Thời gian dẫn đầu mẫu

5~7 ngày làm việc

Thời gian sản xuất hàng loạt

3-4 tuần

Bao bì

Thẻ chống tĩnh / ống, túi ngăn độ ẩm tùy chọn

Đề xuất chéo

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737 series

Thiết kế EMI quan trọng

ống đèn nhựa tạo ra khẩu độ → nguy cơ rò rỉ RF

Bức tường kim loại rắn → khẩu độ bằng không → độ che chắn tối đa

Chi phí nhạy cảm với khối lượng lớn

Chi phí phụ tùng bổ sung + bước lắp ráp

Ít bộ phận, ít hoạt động đặt, BOM thấp hơn

Tình trạng đèn LED không cần thiết trên mặt máy

Tính năng bị lãng phí

Màn hình phía trước sạch, tình trạng được xử lý thông qua phần mềm / điều khiển từ xa

Môi trường công nghiệp khắc nghiệt

Bơm ánh sáng màu vàng, nứt, thu thập bụi

Không có thành phần quang học nhựa để phân hủy

Chuyển đổi 1U siêu mật độ

Bơm nhẹ thêm độ sâu / phức tạp xếp chồng

Hình dạng trục Z ngắn hơn, xếp chồng cơ học đơn giản hơn

Port Matrix

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (mô hình này) / 2×4 / 2×5 / 2×6 / 2×8

Việc chấm dứt

Press-Fit (bên mặc định) / SMT solder tail / Mixed

Kết thúc lồng

Bọc niken (bên mặc định) / Bọc thiếc / Hắc oxy hóa

Tăng cường EMI

Chỉ có ngón chân xích (bên mặc định) / + đệm elastomer dẫn điện / + dải bọt dẫn điện

Máy rửa nhiệt

Không có (bên mặc định) / Máy rửa nhiệt nhôm gắn trên / Máy rửa nhiệt cánh bên

Bọc tiếp xúc

Flash vàng (bên mặc định) / 15 μ" / 30 μ" / 50 μ"

Màu của thùng chứa

Màu đen (bên mặc định) / tùy chỉnh (MOQ áp dụng)

Thương hiệu

Đánh dấu bằng laser trên bề mặt trên cùng của lồng (MOQ áp dụng)
