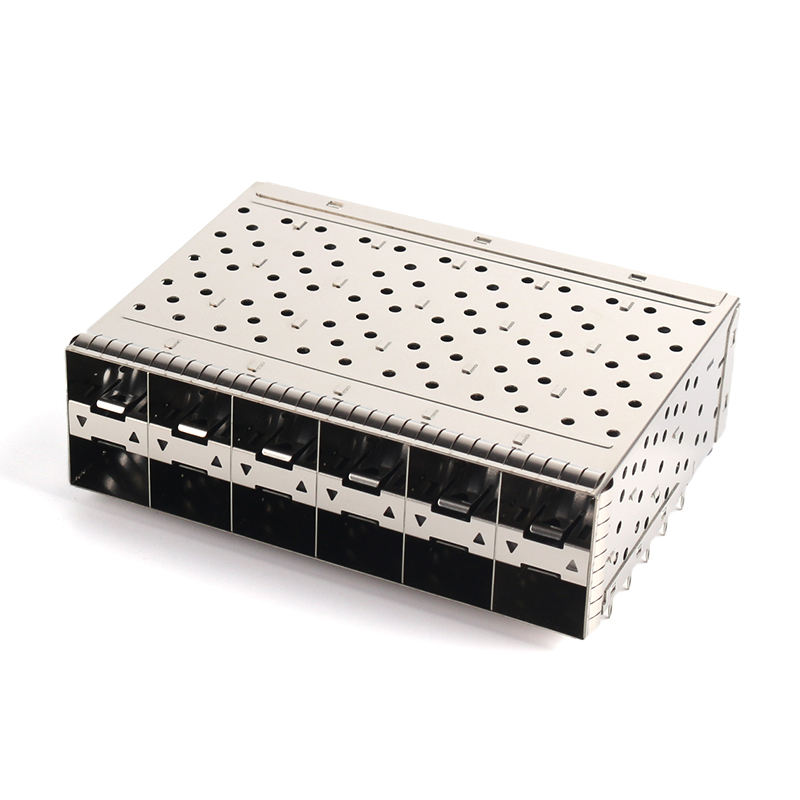

Bộ lắp ráp lồng SFP28 / SFP+ 2×6 với Ống dẫn sáng ngoài, Đầu nối I/O Tích hợp ép, 240 chân, Vàng 30µ" trên Vùng tiếp xúc – Đầu nối I/O Chắn EMI xếp chồng cho Thiết bị chuyển mạch 25G/10G, NIC & 5G
Mô tả sản phẩm
|
Thông số |
Thông số kỹ thuật |
|---|---|
|
Loại bộ phận |
Bộ lắp ráp lồng SFP+ / SFP28 với Đầu nối tích hợp (2×6 xếp chồng) |
|
Yếu tố hình thức |
Tương thích ngược SFP / SFP+ / SFP28 |
|
Ma trận cổng |
2 × 6 (tổng cộng 12 cổng) |
|
Vị trí |
240 (20 × 12) |
|
Bước răng |
0.8 mm (0.032 in) |
|
Gắn kết |
Lỗ xuyên, Góc phải |
|
Kết thúc |
Chân tuân thủ ép (Ø0.64 mm, đuôi 3.0 mm) / tùy chọn SMT |
|
Vật liệu tiếp xúc |
Đồng phốt-bron/hợp kim đồng |
|
Mạ tiếp xúc |
Tối thiểu 30 µ" (0.76 µm) vàng trên vùng ghép nối, trên PdNi/Ni; thiếc trên đuôi ép |
|
Vật liệu lồng |
Bạc niken (hợp kim đồng), mạ niken |
|
Ống dẫn sáng |
Chỉ loại ngoài (PMMA/PC), 2–3 kênh LED trên mỗi cổng |
|
Tính năng EMI |
Các lò xo đồng beryli bên ngoài + bên trong, miếng đệm đàn hồi tùy chọn |
|
Tốc độ dữ liệu |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4) |
|
Định mức dòng điện |
0.5 A/tiếp điểm |
|
Điện trở tiếp xúc |
≤ 70 mΩ |
|
Điện trở cách điện |
≥ 1000 MΩ @ 500 V DC |
|
Điện áp chịu đựng |
300 V AC / 750 V đỉnh |
|
Chu kỳ ghép nối |
≥ 100 (lắp mô-đun) |
|
Lực lắp (mô-đun) |
≤ 40 N |
|
Lực rút (mô-đun) |
≤ 11.5 N |
|
Nhiệt độ hoạt động. |
-55 °C đến +105 °C (một số cấu hình -40~+85 °C) |
|
Xếp hạng chống cháy vỏ |
UL 94 V-0 (LCP) |
|
Tuân thủ |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH |
|
Tham chiếu chéo. |
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30 |
|
Kích thước điển hình |
D 63.25 × R 86.0 × C 25.4 mm (tham khảo ngành 2×6) |
|
MOQ |
500 chiếc |
|
Thời gian chờ mẫu |
5–7 ngày làm việc |
|
Thời gian chờ hàng loạt |
3–4 tuần |
|
Đóng gói |
Khay chống tĩnh điện cứng |
1, Chỉ Ống dẫn sáng ngoài – Mặt trước sạch sẽ, Mất mát khẩu độ bên trong bằng không.
2, Tối thiểu 30µ" Vàng trên Vùng ghép nối.
3, Đầu nối ép 240 vị trí (20×12).
4, 2×6 Xếp chồng kiểu Giá đỡ = 12 Cổng trong Chiều cao Z nhỏ gọn.
5, Lò xo EMI toàn chu vi + Lồng bạc niken.
Kịch bản ứng dụng
Thiết bị chuyển mạch 25G ToR trung tâm dữ liệu (48 cổng = 4× 2×6 lồng)
Thiết bị chuyển mạch truy cập SFP28 doanh nghiệp và card đường truyền khung gầm
Card NIC 25G/10G máy chủ (card bộ chuyển đổi đa cổng)
Card truyền tải fronthaul 5G DU/CU (CPRI/eCPRI)
Tường lửa gắn giá đỡ, IPS/IDS, bộ cân bằng tải
Thiết bị chuyển mạch Ethernet công nghiệp (giá đỡ DIN/19") cần trạng thái LED + biên EMI.
|
Thương hiệu |
P/N tương đương |
|---|---|
|
TE Connectivity |
2007562-7, 2007567-5, 1-2007562-7 |
|
Prosper Electronics |
SFPP026PC30 |
|
Molex / Amphenol |
Dòng ép ngoài 2×6 SFP+ (theo yêu cầu) |
Chất lượng & Độ tin cậy
Kiểm tra liên tục 100% & lực ép lắp theo lô
Kiểm tra kích thước lồng CMM (±0.05 mm)
Điện trở tiếp xúc & hi-pot theo IEC 60512
Chu kỳ nhiệt -55↔+105 °C, 500 chu kỳ
Chống nhiễu EMI được xác minh trong tế bào GTEM (≥60 dB @ 1–10 GHz)
Tài liệu ISO 9001 / RoHS / REACH khi giao hàng.
|
Tùy chọn |
Lựa chọn |
|---|---|
|
Ma trận cổng |

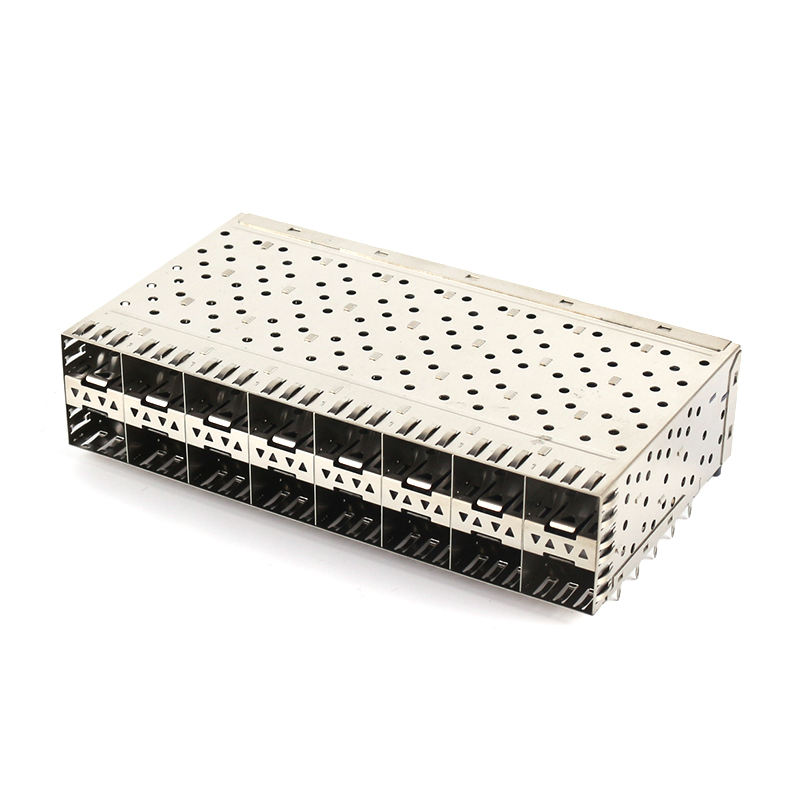

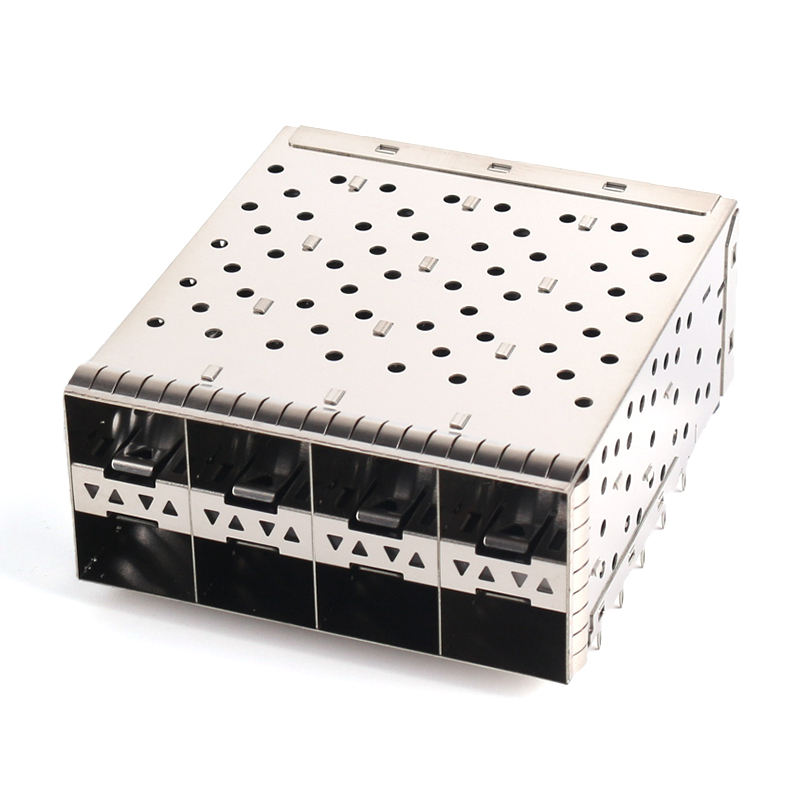

1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 / 2×6 / 2×8 |
|
Ống dẫn sáng |
Không có / Chỉ ngoài (mặc định) / Trong+Ngoài / Chỉ trong |
|
Độ dày vàng |
Flash 15µ" / 30µ" (mặc định) / 50µ" |
|
Kết thúc |
Ép (mặc định) / Đuôi SMT / hỗn hợp |
|
Hoàn thiện lồng |
Mạ niken (mặc định) / Mạ thiếc / oxit đen |
|
EMI |
Chỉ lò xo / + miếng đệm đàn hồi / + bọt dẫn điện |
|
Tản nhiệt |
Không có / tản nhiệt trên / cánh tản nhiệt bên |
|
Logo |
Đánh dấu laser trên đỉnh lồng (áp dụng MOQ) |
Quy trình tùy chỉnh (Sử dụng lưu đồ của bạn)
Thu thập yêu cầu – thông số, môi trường, số lượng, thời gian chờ
Đánh giá kỹ thuật & Báo giá – kỹ sư xác minh sự phù hợp & tốc độ
Xem xét bản vẽ 3D & Xác nhận của khách hàng – STEP/IGES/PDF
Phát triển khuôn / Sản xuất mẫu thử – khuôn lồng + mẫu
Kiểm tra độ tin cậy mẫu & Phê duyệt của khách hàng – lắp, EMI, nhiệt, 25G SI
Sản xuất hàng loạt – AOI nội tuyến + giám sát ép
QC cuối cùng & Giao hàng – kiểm tra 100%, đóng gói khay cứng, DHL/biển/không khí
