MIC Electronic Components – Lắp ráp ổ cắm SFP+ 1×6 với đầu nối ép kín 120 chân tích hợp, ống dẫn sáng ngoài & lò xo EMI – Đầu nối I/O có thể thay nóng 10G/25G cho PCB Switch / NIC / 5G
Mô tả sản phẩm
|
Thông số |
Đặc điểm kỹ thuật |
|---|---|
|
Thương hiệu / Dòng sản phẩm |
MIC Electronic Components – Lắp ráp ổ cắm SFP+ |
|
Kiểu dáng |
Tương thích ngược SFP / SFP+ / SFP28 |
|
Ma trận cổng |
1 × 6 (6 cổng tuyến tính) |
|
Vị trí |
120 (20 × 6) |
|
Bước răng |
0,8 mm (0,031 in) |
|
Gắn kết |
Lỗ xuyên, góc vuông |
|
EMI |
Chân ép kín (Ø0,64 mm, đuôi 2,05 mm) / tùy chọn SMT |
|
Vật liệu tiếp điểm |
Đồng phosphor |
|
Mạ tiếp điểm |
Mạ vàng khu vực tiếp xúc (tùy chọn 30 μ") , thiếc trên đuôi ép kín |
|
Vật liệu ổ cắm |
Bạc niken (hợp kim đồng), mạ niken |
|
Ống dẫn sáng |
Loại ngoài PMMA, 2 kênh LED mỗi cổng (Link + ACT) |
|
Tính năng EMI |
Các ngón lò xo đồng beryllium bên trong + bên ngoài (tùy chọn gioăng đàn hồi) |
|
Tốc độ dữ liệu |
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28) |
|
Trở kháng vi sai |
100 Ω |
|
Dòng định mức |
0,5 A / tiếp điểm |
|
Điện trở tiếp xúc |
≤ 80 mΩ |
|
Điện trở cách điện |
≥ 1000 MΩ @ 500 V DC |
|
Điện áp chịu đựng |
300 V AC |
|
Chu kỳ kết nối |
≥ 100 (hot-swap) |
|
Nhiệt độ hoạt động. |
-55 °C đến +105 °C (phiên bản công nghiệp -40~+85 °C) |
|
Đánh giá chống cháy vỏ |
UL 94 V-0 (LCP) |
|
Tuân thủ |
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH |
|
Tham chiếu chéo. |
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620 |
|
Kích thước điển hình |
D ≈ 86,0 × R ≈ 48,6 × C ≈ 12,3 mm (tham khảo ngành 1×6) |
|
MOQ |
500 chiếc |
|
Thời gian chờ mẫu |
5–7 ngày làm việc |
|
Thời gian chờ hàng loạt |
3–4 tuần |
|
Đóng gói |
Khay chống tĩnh điện |

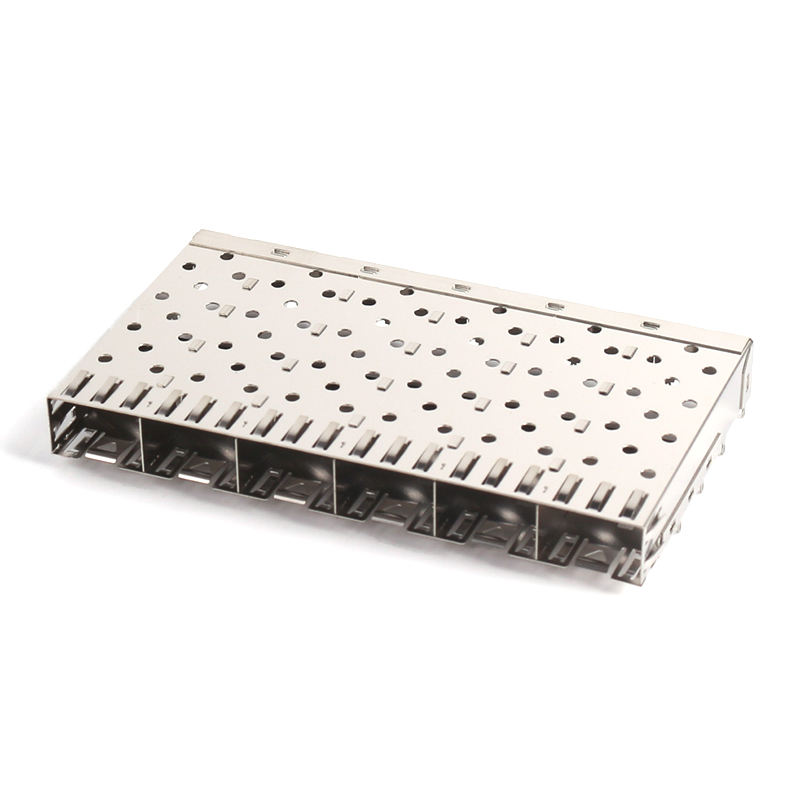

Sản phẩm MIC 1×6 SFP+ Cage Assembly là một bộ kết nối I/O nối tiếp, có thể thay nóng: một ổ cắm kim loại niken bạc tuyến tính sáu cổng + đầu nối góc vuông ép kín 120 chân + mảng ống dẫn sáng PMMA ngoài, được giao dưới dạng một đơn vị có thể chọn và đặt. Nó chấp nhận các bộ thu phát quang SFP, SFP+, và SFP28, cáp DAC và AOC, và gắn vào PCB máy chủ bằng không cần hàn.
Định dạng tuyến tính 1×6 là hàng uplink mặc định của ngành đối với các switch được quản lý — ghép nối tám bộ như vậy trên một switch ToR 10G 48 cổng, và bạn sẽ có 48 làn SFP+ với khoảng cách mặt trước sạch sẽ, dễ dán nhãn. Ống dẫn sáng chỉ ở ngoài giữ cho trạng thái LED hiển thị trong khi vẫn giữ tường ổ cắm kim loại làm lá chắn EMI liên tục (điểm yếu thông thường trong các ổ cắm có ống dẫn sáng bên trong).
|
Kích thước |
Ổ cắm xếp chồng 2×3 |
MIC 1×6 Tuyến tính (Sản phẩm này)Mạ niken (mặc định) / mạ thiếc / oxit đen |
|---|---|---|
|
Hẹp hơn |
Rộng hơn (~48,6 mm) nhưng |
dán nhãn một hàngCông cụ mặt trướcMạ niken (mặc định) / mạ thiếc / oxit đen |
|
Khe chữ nhật đơn giản |
Khả năng bảo trì LED |
Khó căn chỉnh hơn |
|
Căn chỉnh ống dẫn sáng ngoài trực tiếp, không cần khoan tường ổ cắm |
Tính toàn vẹn tường EMI |
Thường bị cắt cho ống dẫn sáng bên trong |
|
Tường đặc, ống dẫn sáng bên ngoài |
→ niêm phong RF tốt hơn |
Trường hợp sử dụngLõi 1U mật độ cổng cao |
|
Hàng uplink, switch truy cập 48 cổng, NIC |
Chất lượng & Độ tin cậy |
Kiểm tra liên tục 100% & lực ép kín mỗi lôMạ niken (mặc định) / mạ thiếc / oxit đen |
Chu kỳ nhiệt -55↔+105 °C, 500 chu kỳ
Khả năng chống nhiễu EMI được xác minh trong buồng GTEM (≥60 dB @ 1–10 GHz)
Tài liệu ISO 9001 / RoHS / REACH khi giao hàng.
Tham chiếu chéo (Thay thế trực tiếp)
Thương hiệu
Mã P/N tương đương
TE Connectivity
|
2170305-2 (không có ống dẫn sáng), 2007250-1 / 2143294-1 (có ống dẫn sáng) |
Amphenol |
|---|---|
|
UE76-A20-xxxx (ExpressPort 1×6) |
Molex |
|
74754-0620 / 74754-0610 |
Prosper |
|
SFPP016PB |
Tùy chọn tùy chỉnh |
|
Tùy chọn |
Lựa chọn |
Ống dẫn sáng
|
Không có / Chỉ ngoài (mặc định) / Trong+Ngoài / Chỉ trong |
Độ dày vàng |
|---|---|
|
Mạ 15μ" / |
30μ" (tùy chọn) |
|
Kết nối |
Ép kín (mặc định) / đuôi SMT / hỗn hợpHoàn thiện ổ cắmMạ niken (mặc định) / mạ thiếc / oxit đen |
|
EMI |
Chỉ ngón lò xo / + gioăng đàn hồi / + bọt dẫn điện |
|
Tản nhiệt |
Không có / tản nhiệt trên (lưu ý: một số TE 1×6 không tương thích với tản nhiệt) |
|

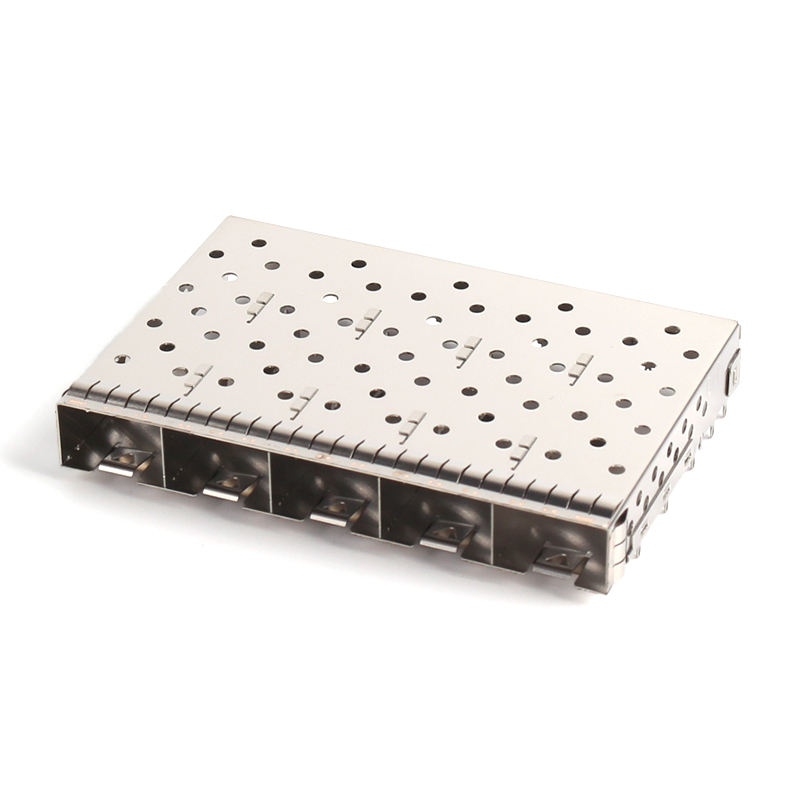

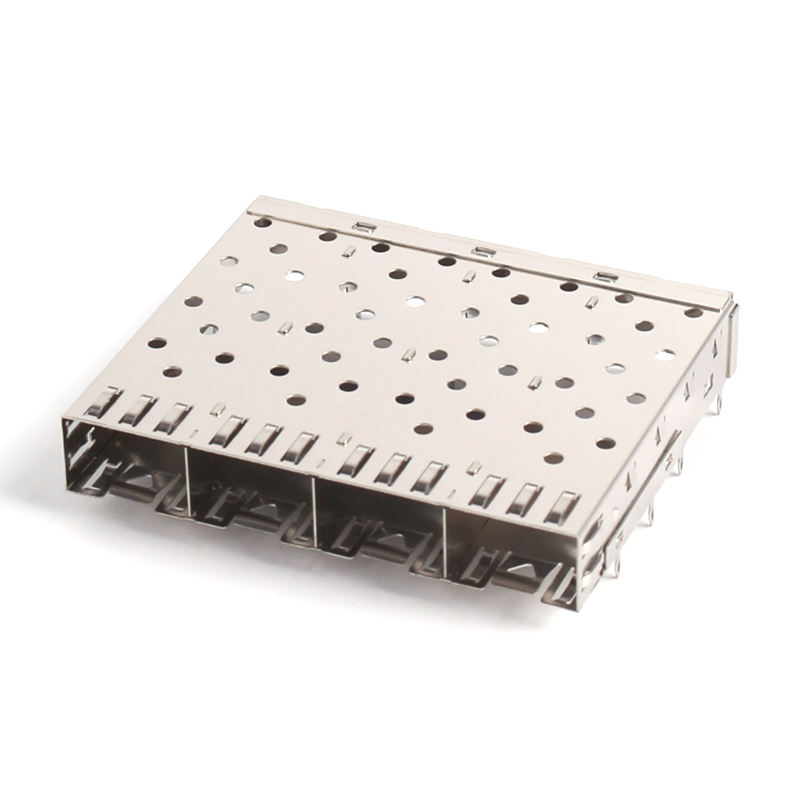

Ma trận cổng |
1×1 / 1×2 / 1×4 / |
|
1×6 |
/ 1×8 |
|
Logo |
Đánh dấu laser trên đỉnh ổ cắm (áp dụng MOQ)Câu hỏi thường gặpH: Chúng tôi có thể nhận báo giá sớm nhất khi nào? |
|
Đ: Nếu đặc điểm kỹ thuật được xác nhận, báo giá của chúng tôi có thể được cung cấp trong vòng 24 giờ. |
H: Bạn có thể cung cấp mẫu để đánh giá không? |
Đ: Có, mẫu có thể được gửi cho bạn để đánh giá.
H: Mất bao lâu để xử lý và vận chuyển một đơn hàng?
