Thông tin chi tiết sản phẩm:
|
Độ cao: | Cao độ 2,54mm | Liên hệ mạ: | Vàng / Thiếc trên Ni |
---|---|---|---|
Kiểu: | Nam giới | Đánh giá hiện tại: | 3A |
Màu sắc: | Màu đen | Hàng ngang: | hàng đơn / đôi |
Điểm nổi bật: | Đầu nối tiêu đề được che phủ đầu phun,Đầu nối tiêu đề được che phủ 2x30,đầu cắm chân thẳng 2 |

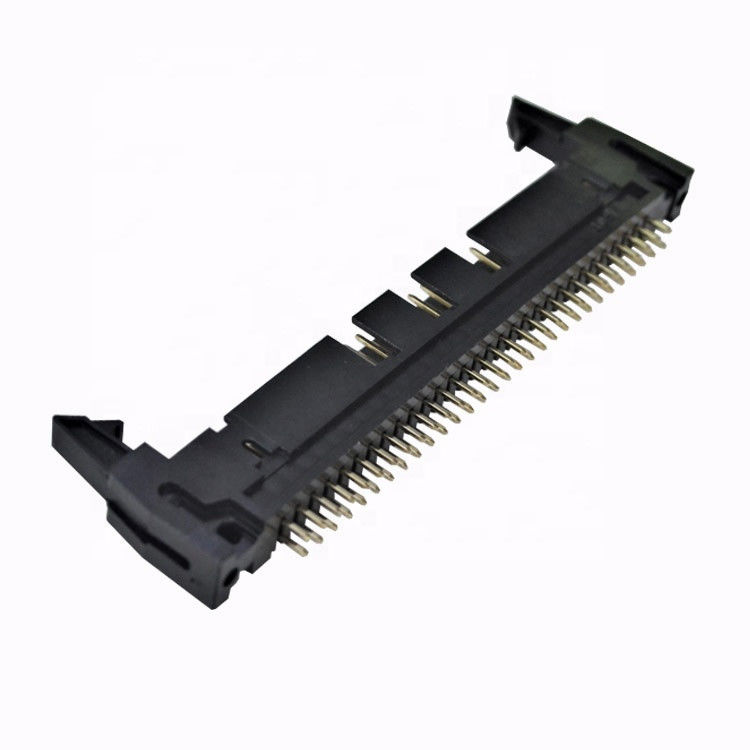

2,54mm Đầu nối đầu phun được che phủ 2 * 30P Loại thẳng có chốt
Sự miêu tả
Độ cao | 2,54mm | |||||
Sự miêu tả | Đầu nối đầu phun loại IDC 2,54mm | |||||
Kích thước tiêu chuẩn | PA | PB | W | Chiều dài | ||
Thứ nguyên tùy chỉnh | ||||||
Ghim các cách | 06 ~ 64P | |||||
Mạ thay thế | G / F | Tin | Sel.Vàng / Thiếc | |||
ĐI | SN | S0 | ||||
Cách đóng gói | Túi PE / Ống / Khay / Hộp nhựa / Đóng gói băng & cuộn. | |||||
MOQ | 500 cái | |||||
Thời gian giao hàng | 1-2 tuần sau khi xác nhận đơn đặt hàng | |||||
Thông số kỹ thuật | Đánh giá hiện tại: 3.0AMP | |||||
Điện trở tiếp xúc: Tối đa 20mΩ | ||||||
Chịu được điện áp: 1000V AC / DC | ||||||
Điện trở cách điện: Tối thiểu 1000MΩ | ||||||
Nhiệt độ hoạt động: -40 ° c đến + 105 ° c | ||||||
Chất liệu liên hệ: Đồng phốt pho | ||||||
Liên hệ mạ: Au Over Ni | ||||||
Chất liệu cách điện: Polyester (UL94V-0) | ||||||
Tiêu chuẩn: PBT | ||||||
Nhiệt độ xử lý tối đa 180 ° c trong 30-60 giây / (230 ° c trong 10 giây) |
Đầu nối PCB là gì?
Đầu nối Bảng mạch in là hệ thống kết nối được gắn trên PCB.Thông thường, Đầu nối PCB được sử dụng để truyền tín hiệu hoặc nguồn từ PCB này sang PCB khác, hoặc đến hoặc từ PCB từ một nguồn khác trong thiết bị.Họ cung cấp một phương pháp thiết kế dễ dàng để sản xuất, vì các PCB không được kết nối với nhau và có thể được lắp ráp sau đó trong quá trình sản xuất.
Định hướng đầu nối PCB
Thuật ngữ PCB Connector đề cập đến một hệ thống kết nối nhiềuin cơ bản, thường có bố cục hình chữ nhật.Một cặp Kết nối PCB giao phối sẽ dành cho board-to-board hoặc cable-to-board (wire-to-board).Các bố cục board-to-board có thể cung cấp một loạt các
Các định hướng kết nối PCB, tất cả đều dựa trên mức tăng 90 độ:
Song song hoặc lửng - cả hai đầu nối đều hướng dọc;
90 Độ, Góc phải, Bo mạch chủ đến Bo mạch chủ - một đầu nối theo chiều dọc, một đầu nối nằm ngang;
180 Độ, Đồng phẳng, Cạnh này - cả hai đầu nối đều hướng ngang.
